本日も当ブログをご覧頂きまして、ありがとうございます。
どうもテツヤです。

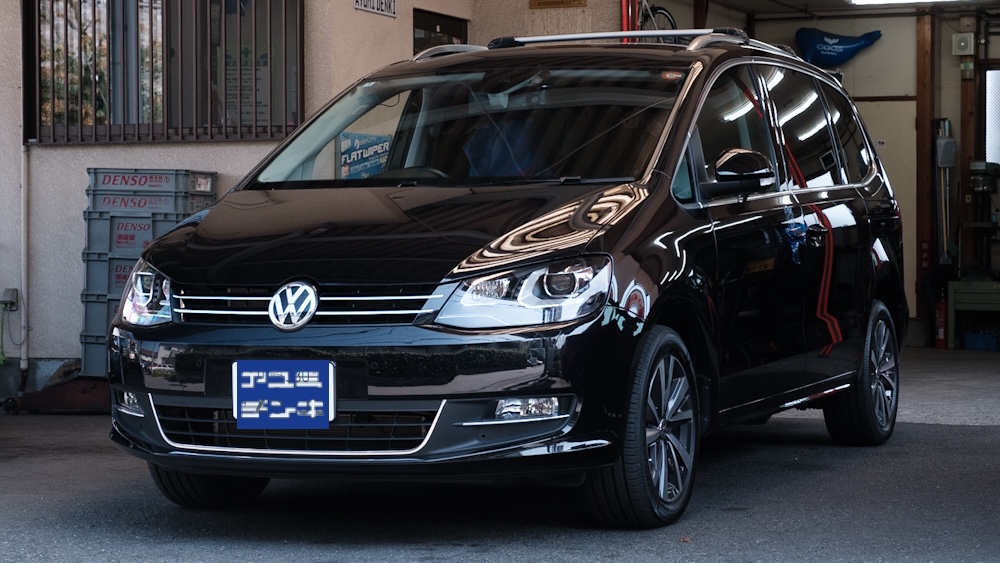

本日の作業紹介は、神奈川県からお越しの「VW シャラン（7N)」で御座います。

今回のご依頼は、VW純正のSDCW系ナビから、パナソニックナビの「CN-F1X10C1D」へ交換。
地図アップデートどころか、新規のSDCWナビは用意されておらず。
修理のアフターサービスまで終了しておりますので、交換を希望される方は少なくございません。
今回はそれに合わせて、ETCの交換（+ナビ連動）と。
後席用に装備されたフリップダウンモニターとの接続。
並びに純正バックカメラとの接続依頼でございます。

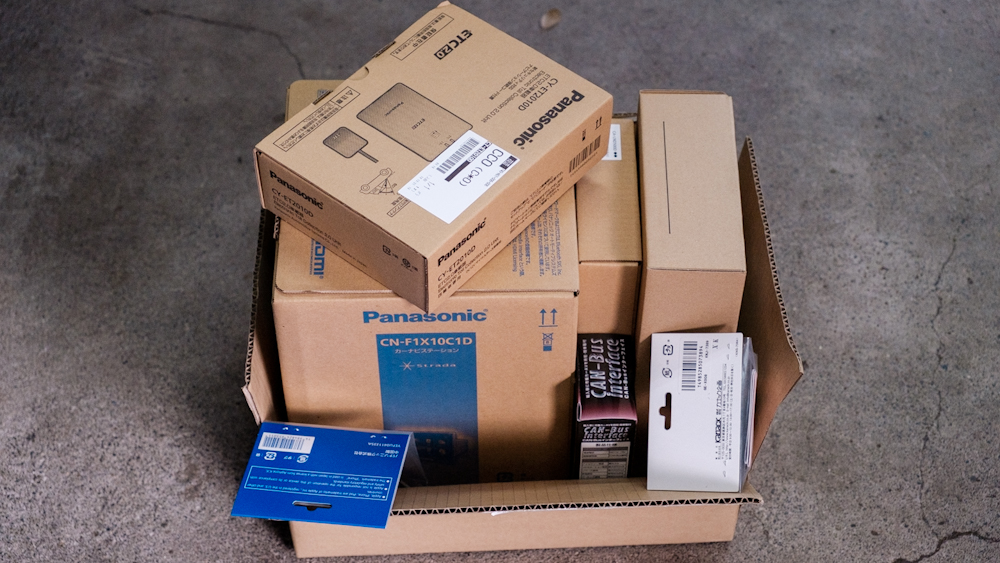

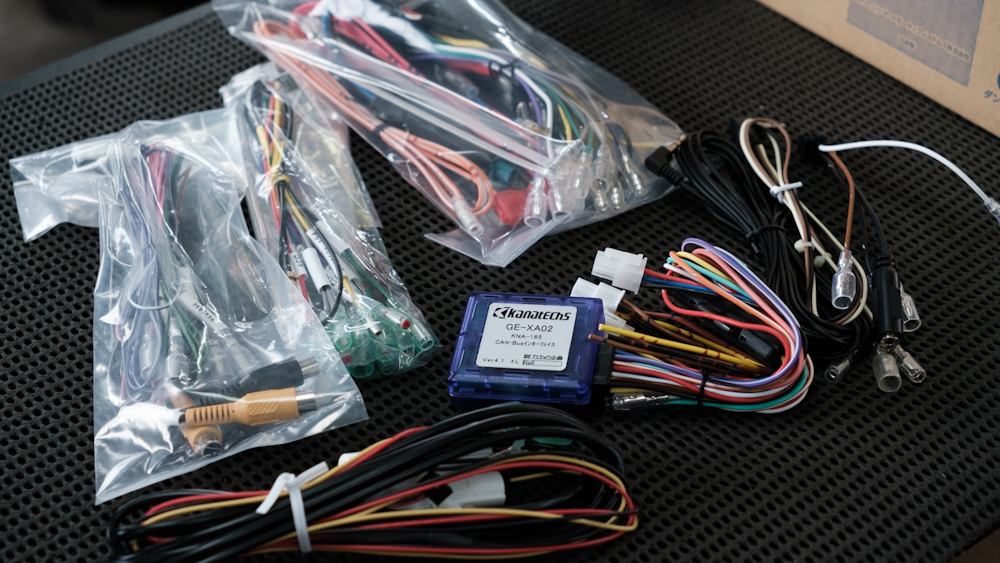

今回使用する製品群。
久しぶりに、なかなかの量でございます。
電装屋としては、やがて発生する配線の処理が、今から悩ましいところ（汗

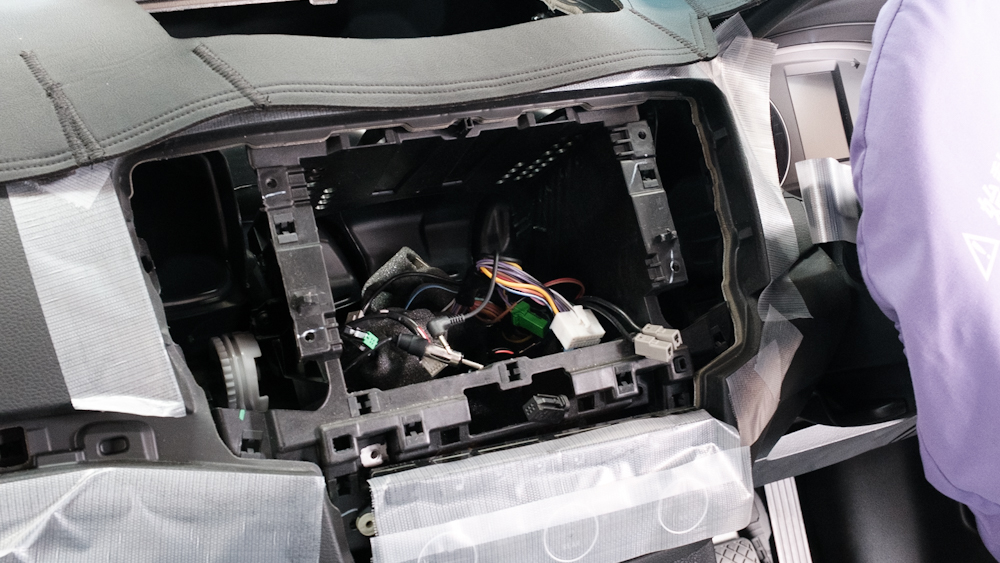

先ずは今回取り外す製品と、作業範囲の部品脱着作業を開始します。

純正ETCのステイ。
流石の純正採用だけあって、非常に堅固な取付。
指を切らないように気をつけて作業を進めます。

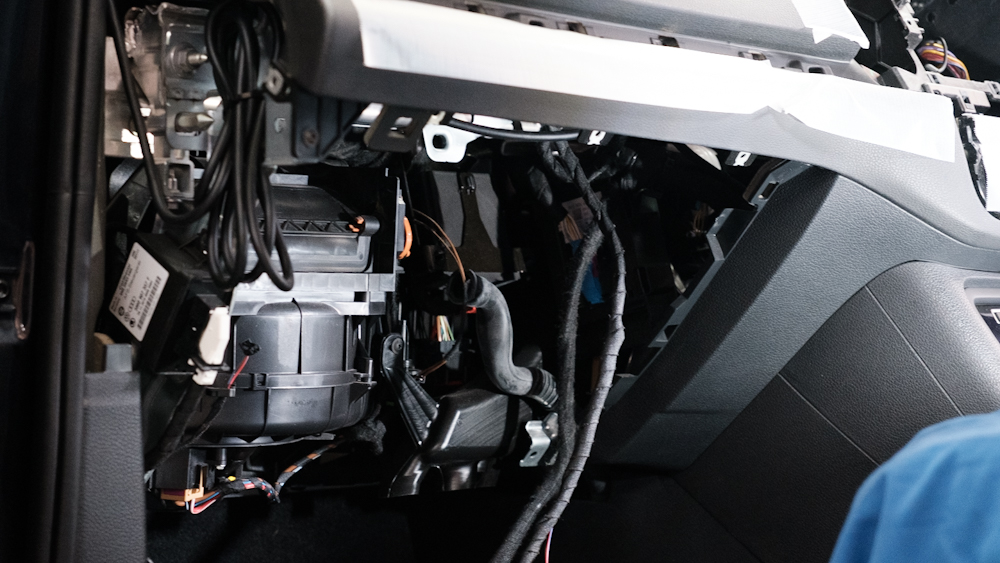

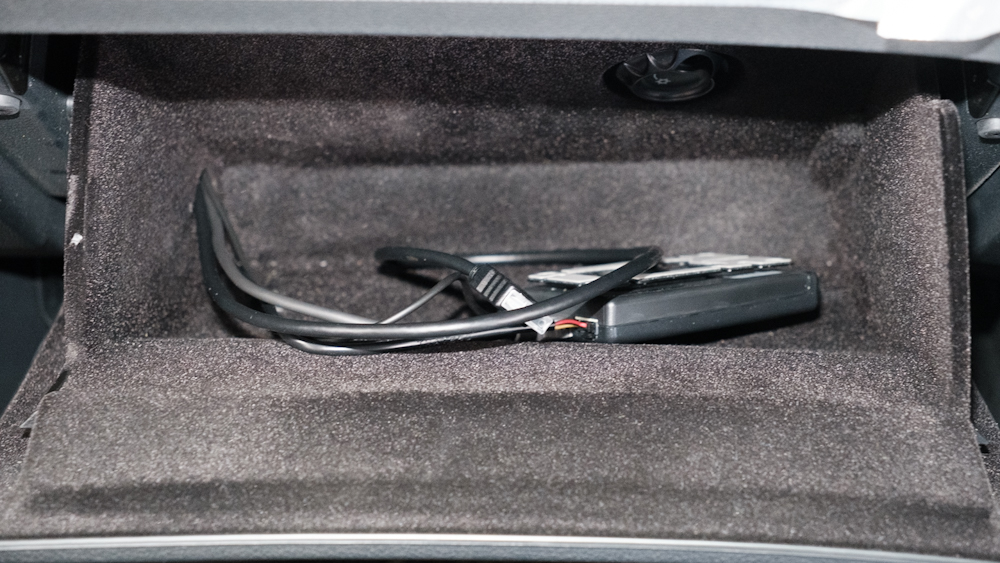

グローブBOXを外して、外部入力用のユニットも取り外します。
また新規にETCを取付けるので、外してしまった方が楽ですね。

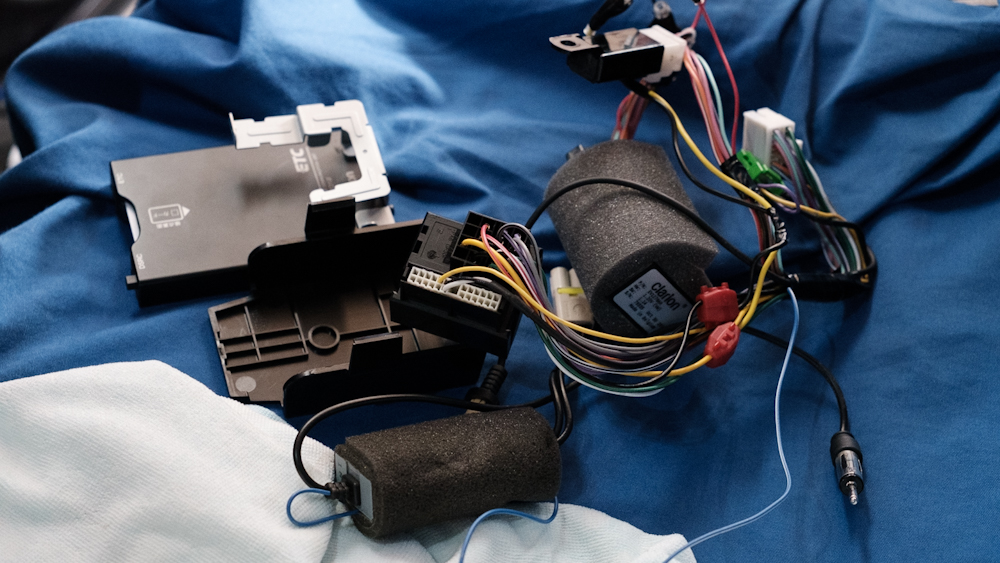

取り外した配線等（一部）。

フリップダウンモニターに接続されていた配線も交換するので。

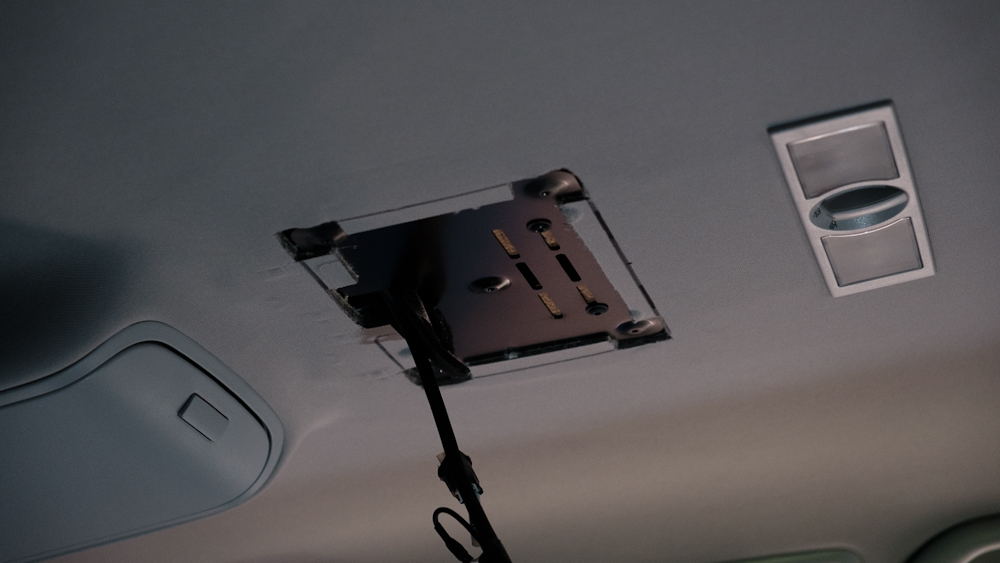

モニターも外して準備します。

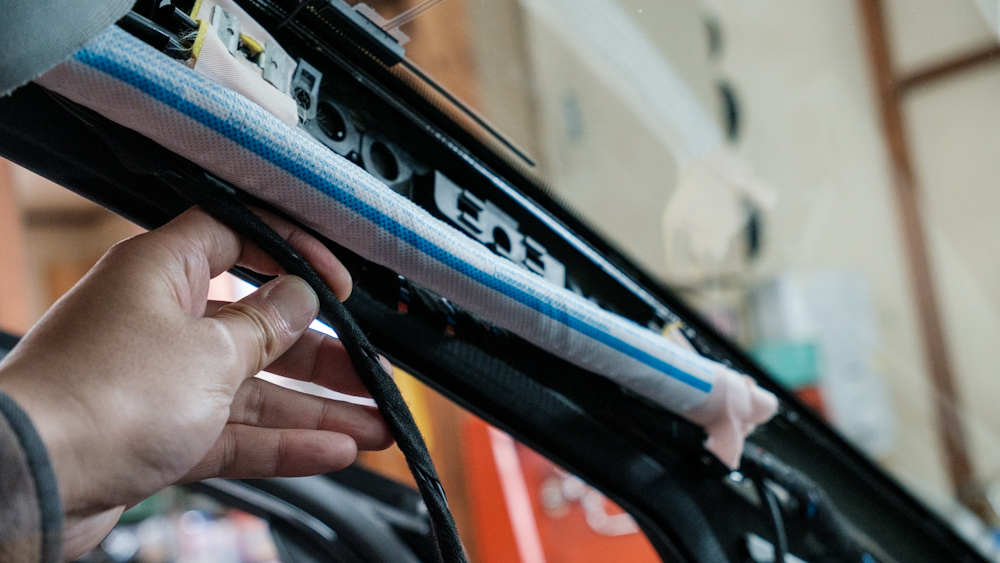

もちろんAピラーも外します。

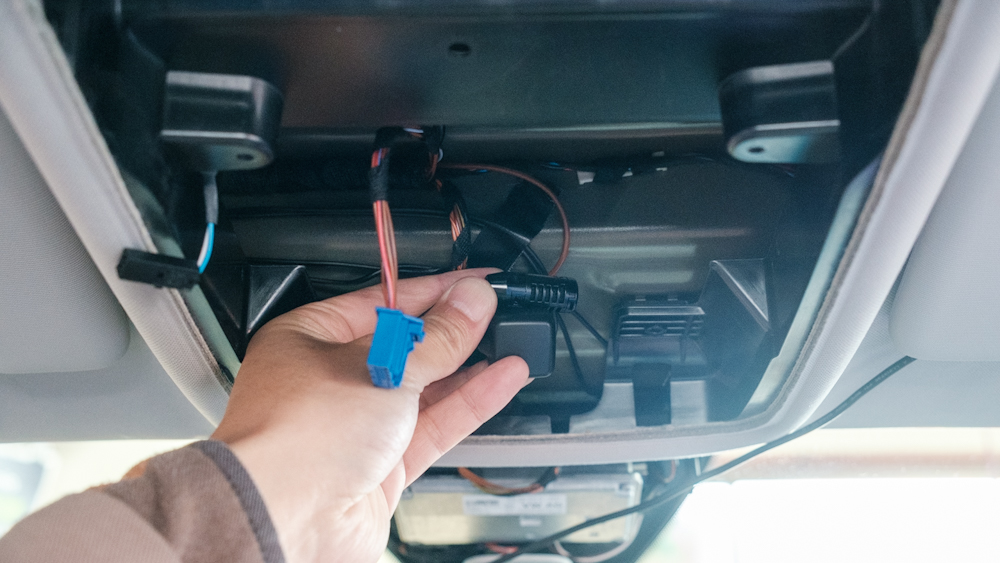

手に持っているのは、後席モニターに繋がってた配線。
固定されていなかったので、雪崩落ちてきてます。
手抜きだなぁ…。

こういうトコから、支払われている工賃が透けて見えるんですよね。
数こなさないと利益出ないので、抜けるとこは抜く。
そういう意味では、個別に依頼される「後付け」の方が、綺麗になる場合がありますが。
安さが売りの作業である場合は、純正扱いの数打ち作業よりも手抜きのケースがあるので注意です。

取外しが終わったら、取付作業を開始。

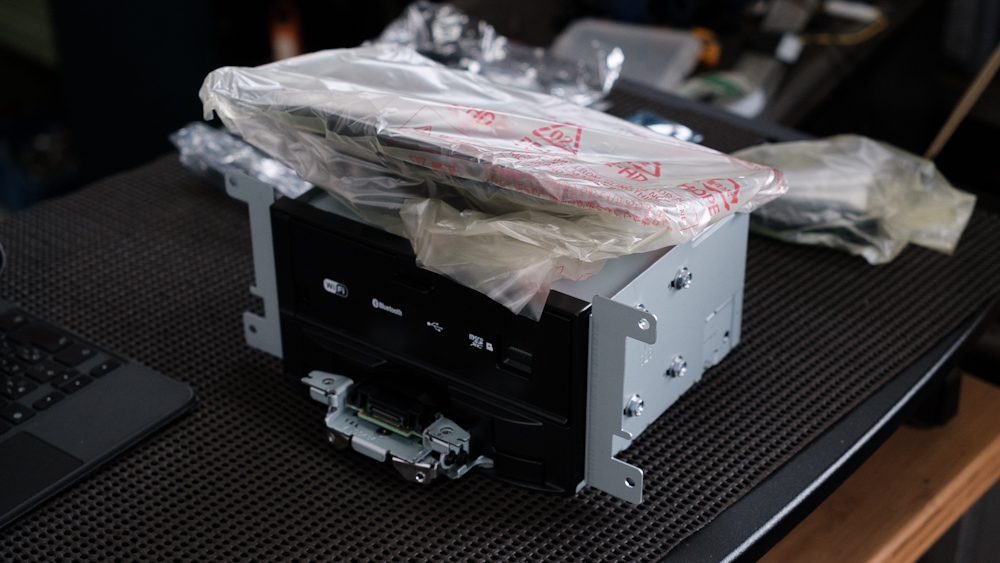

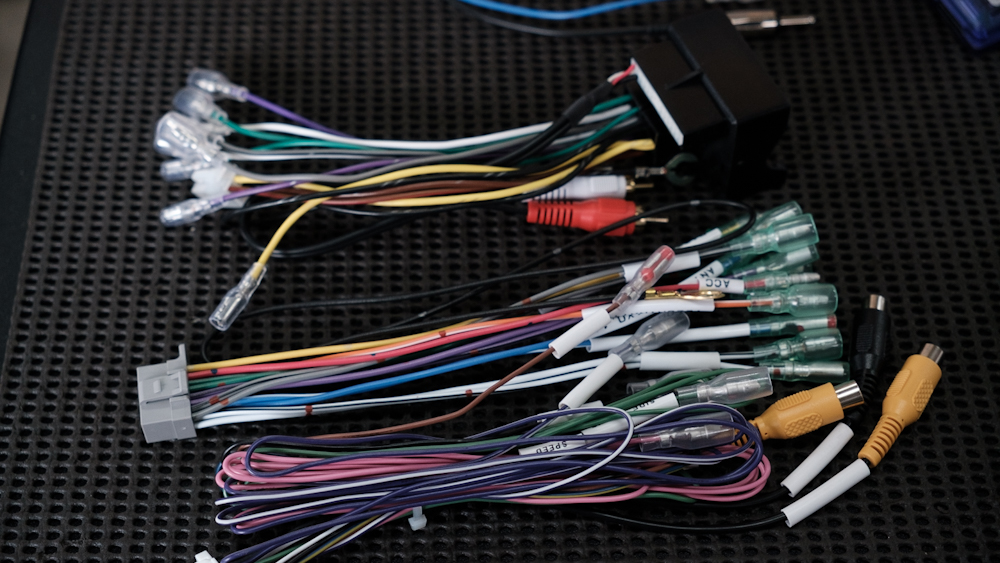

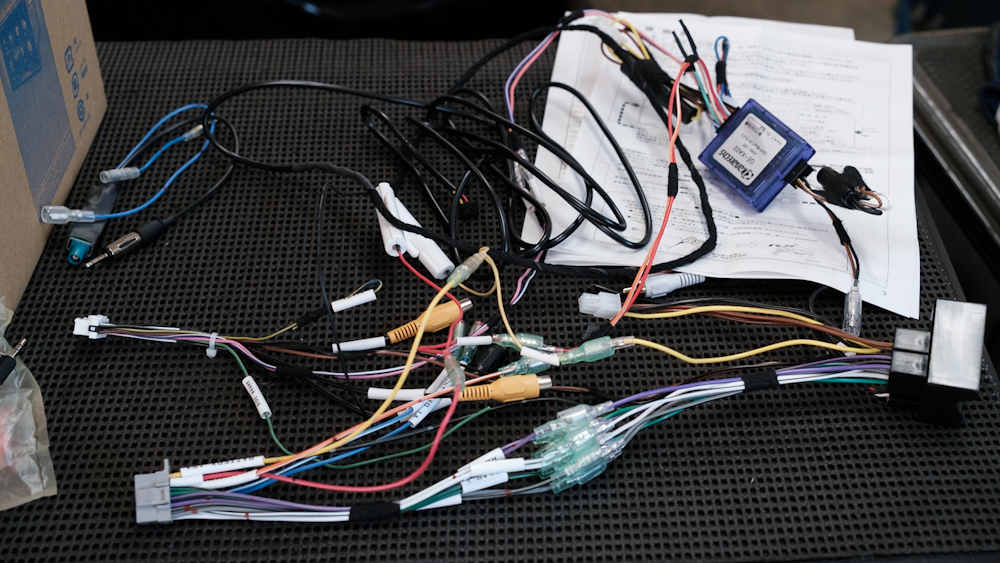

先ずは設置する配線の準備から。

車内に設置するイメージをしながら、それぞれまとめていきます。

車の中に入れてからだと、絡まるしで混乱しますんでね（汗
ある程度、最初にまとめとくと便利です。

そして隠せる部品は隠しちゃいます。
例えば、ナビのGPSアンテナやマイクなどですね。
社外品だけど純正の様に。

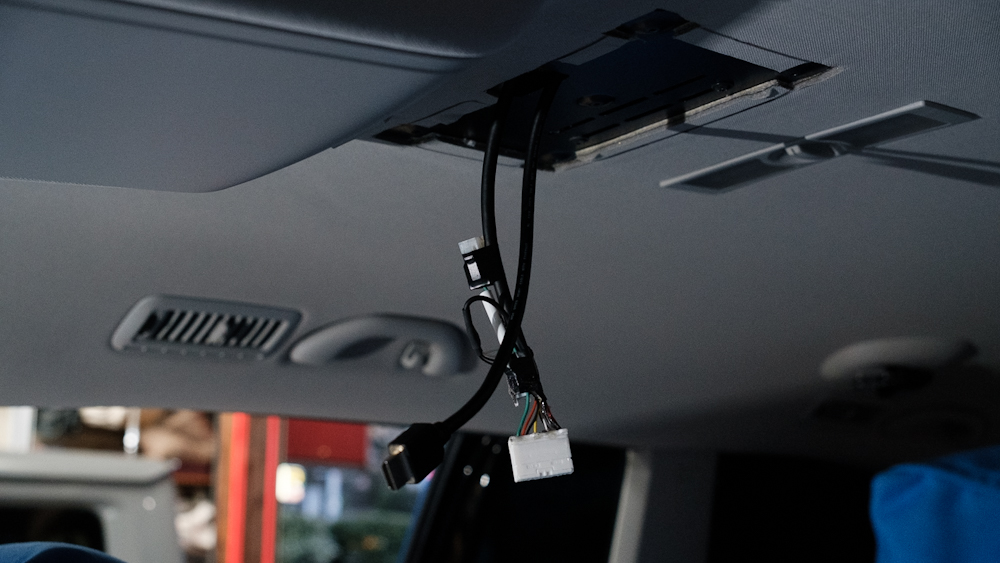

後席モニター用配線も設置。
ただし、まだモニターは固定しません。
固定するのはテストが終わってから。

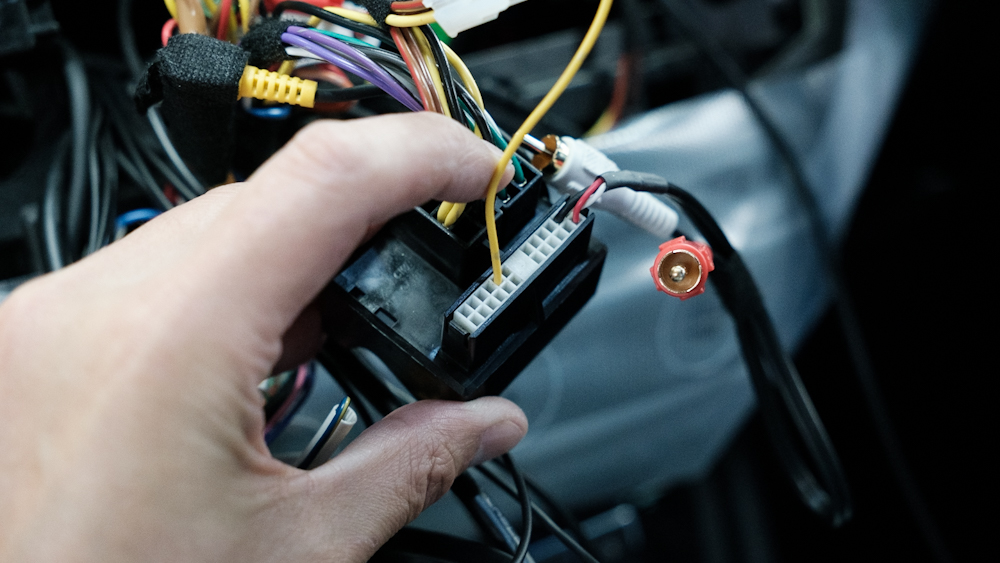

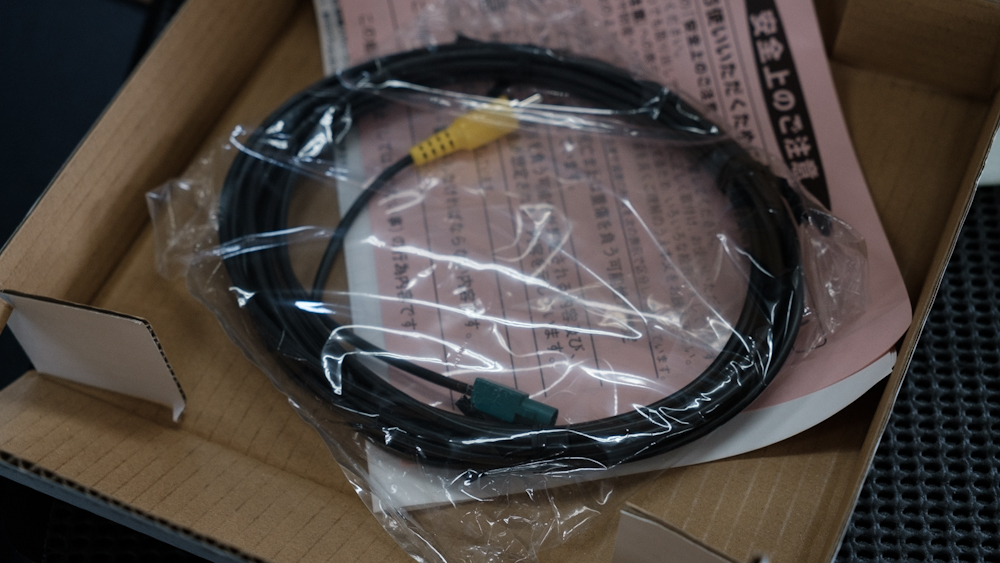

純正バックカメラの流用のため、配線を加工。
現在悩んでる方への回答でもありますので、参考にされる場合はどうぞ♪

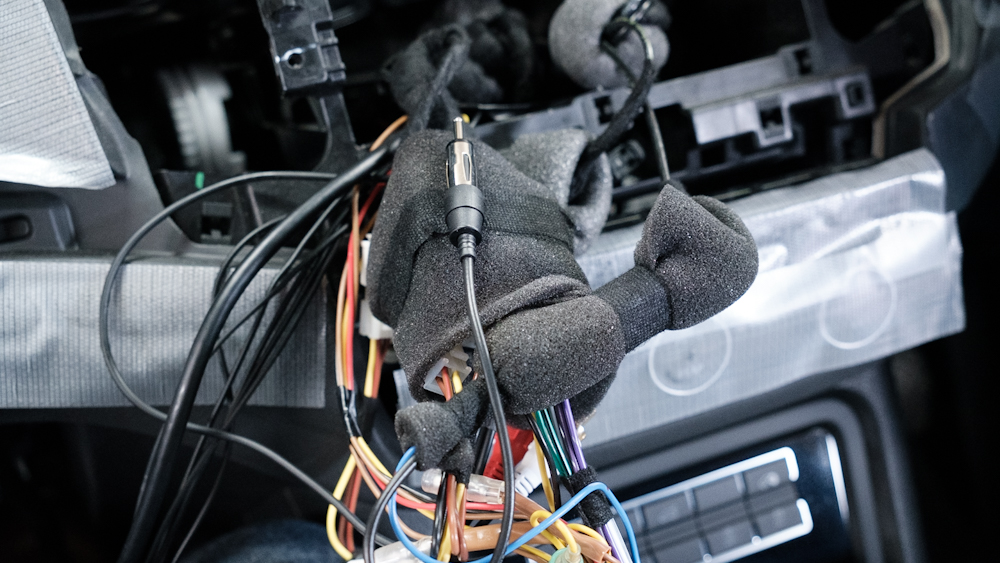

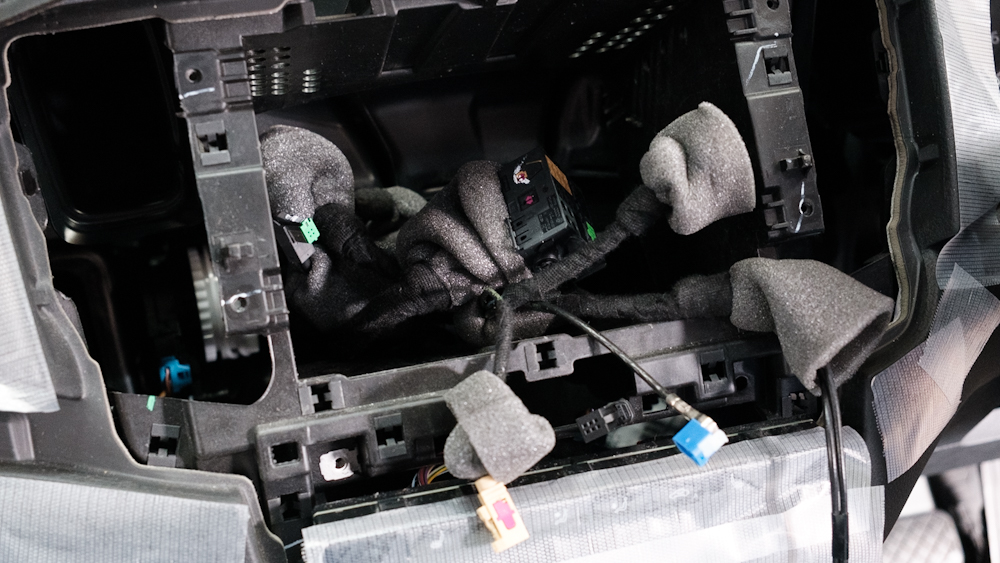

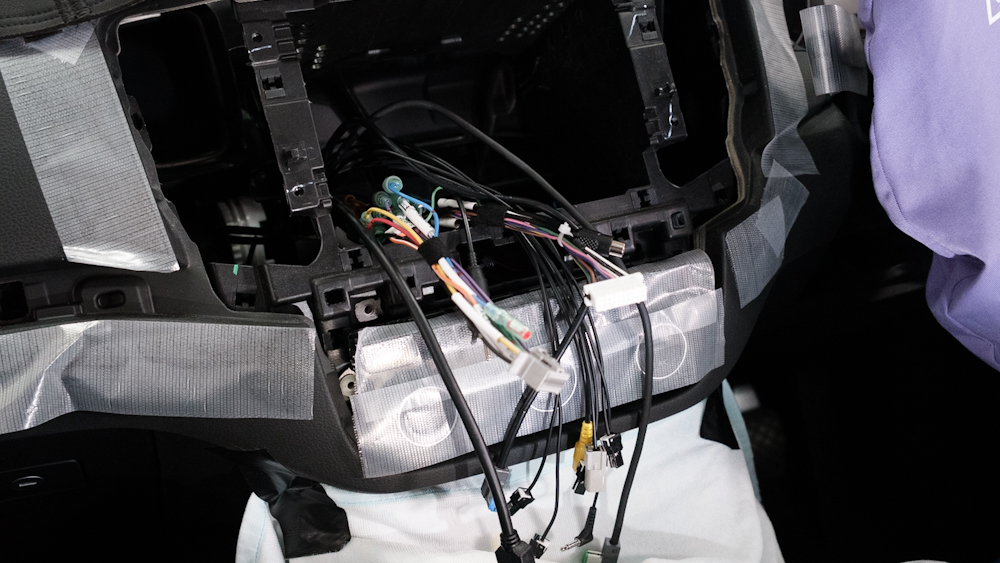

各配線がナビ口へまとまってきたら。

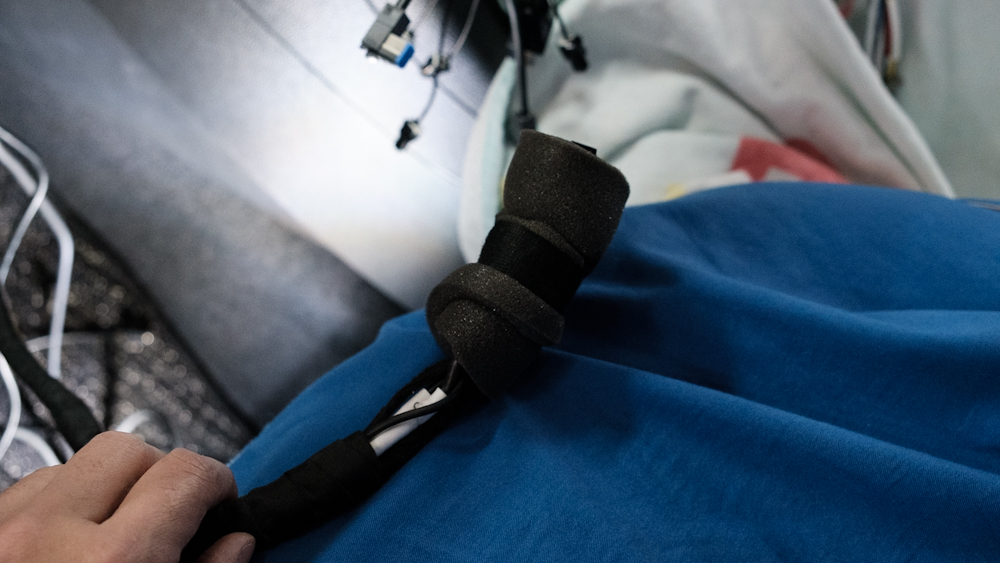

異音対策でスポンジ巻きます。

将来、ナビを外す作業が発生した場合を想定し。
ある程度の長さを確保して、配線をまとめます。

ただし、この時点でもまだ、各部品は固定しません。

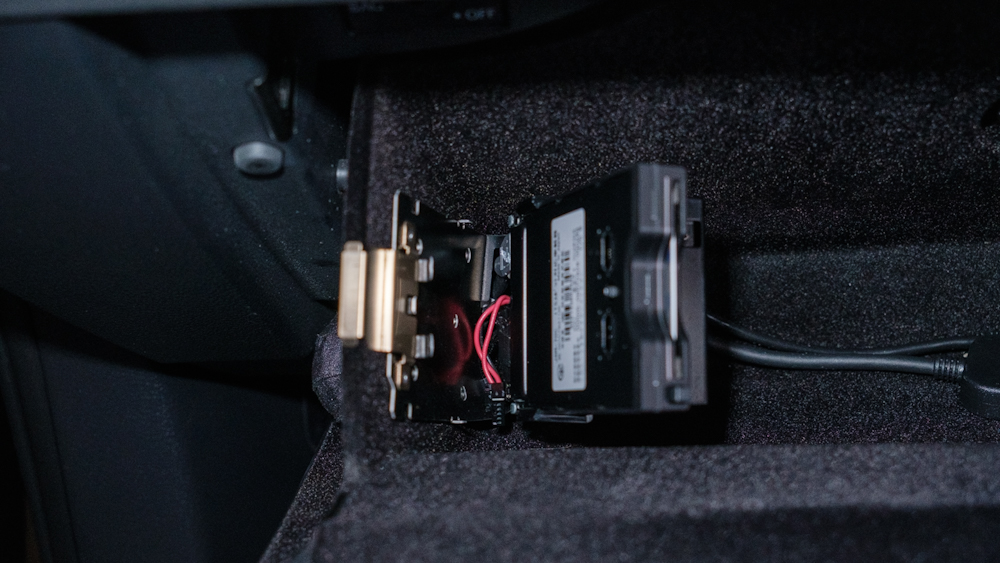

例えばETCも、固定せずに外した状態。
もしテストして問題があった場合、外す手間が発生しますんでね（汗

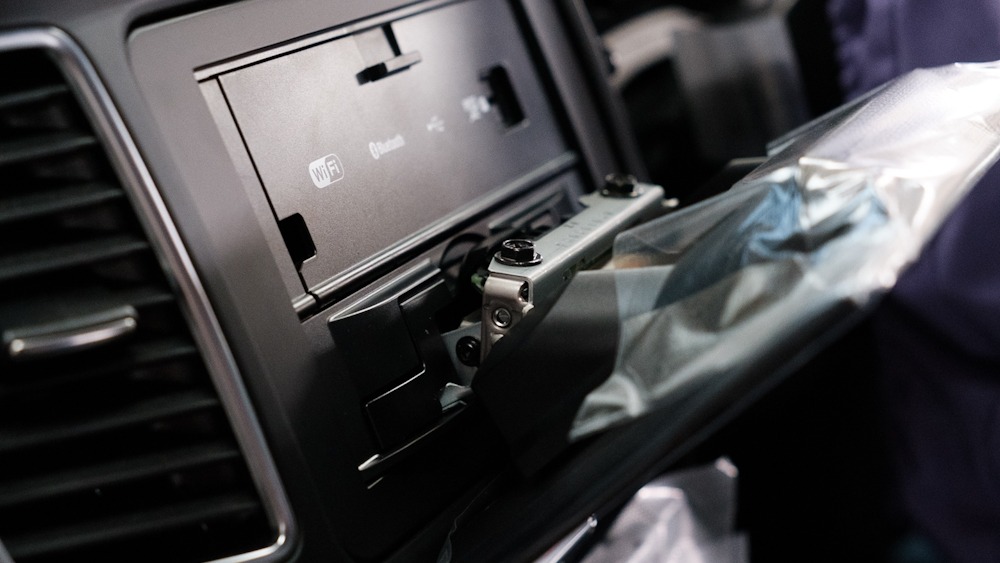

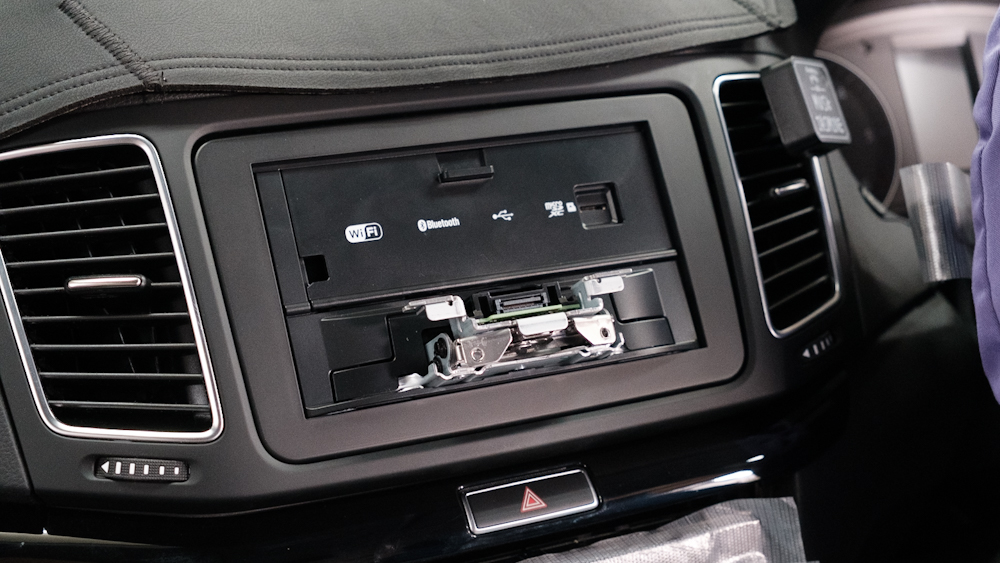

特に最近のフローティングナビは、モニターの設置が別作業でありますので。
設置前のテストがひと手間で、これだけで工賃が欲しいぐらいです（汗

テストして問題がなければ、それぞれ固定します。

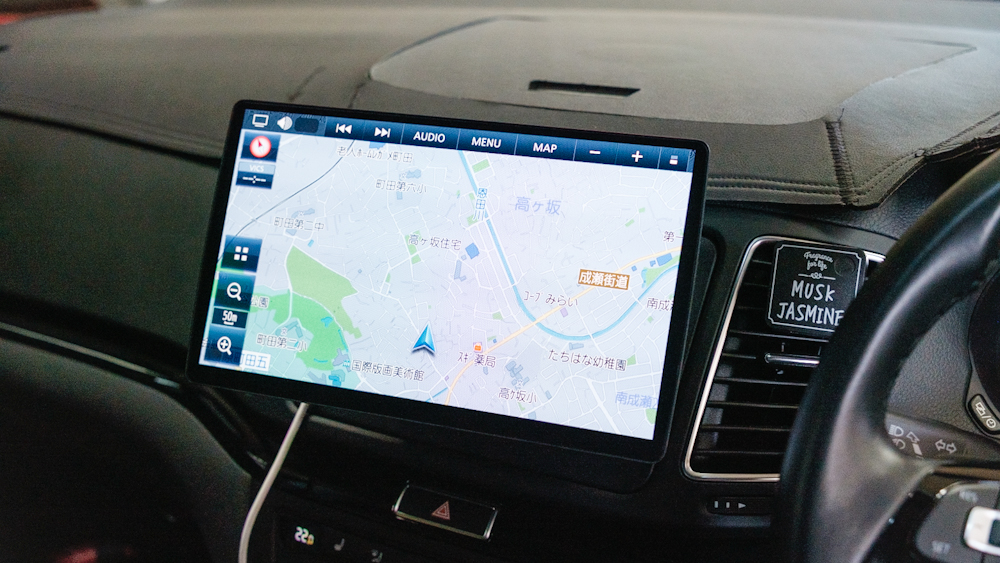

そうして無事に完成です。

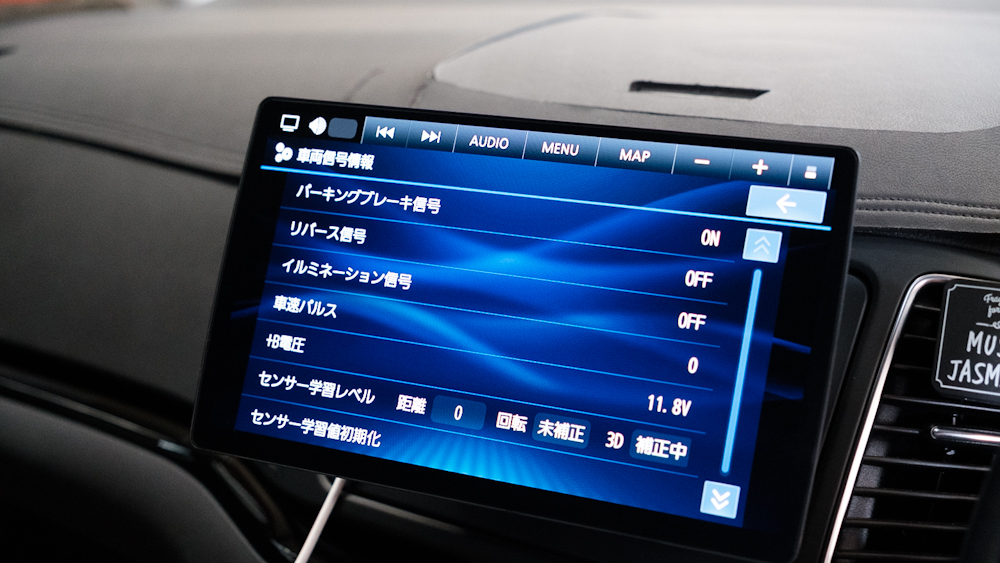

各種信号、問題なし。

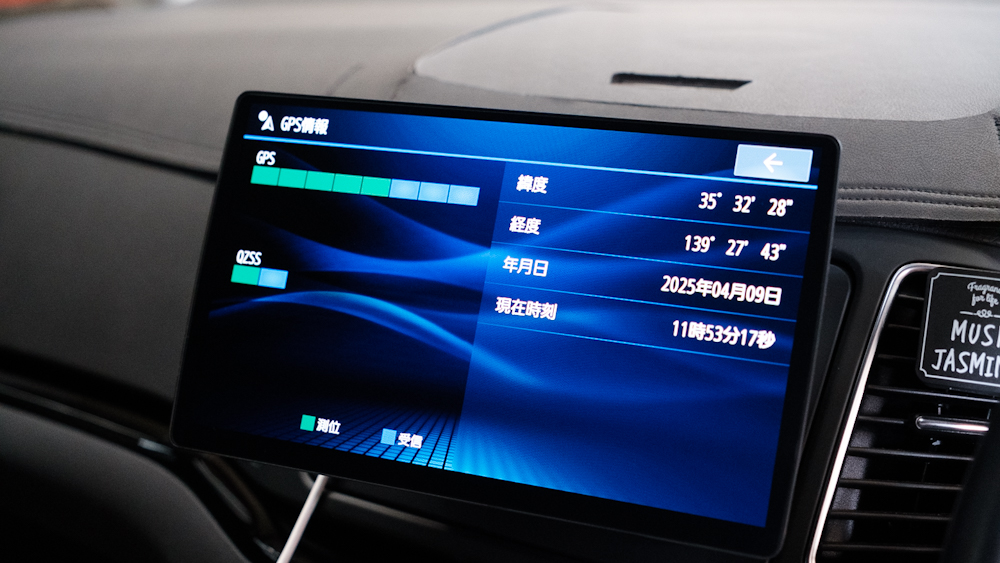

隠し込んだGPSアンテナ受信、問題なし。
そういえば昔、パイオニアのアンテナは、露出させてないとダメでしたね。
なので折角隠したのに、わざわざ表に出し直すという手間が発生しました。
20年前ぐらいですかね？当時はユピテルの方が性能良かった記憶（笑

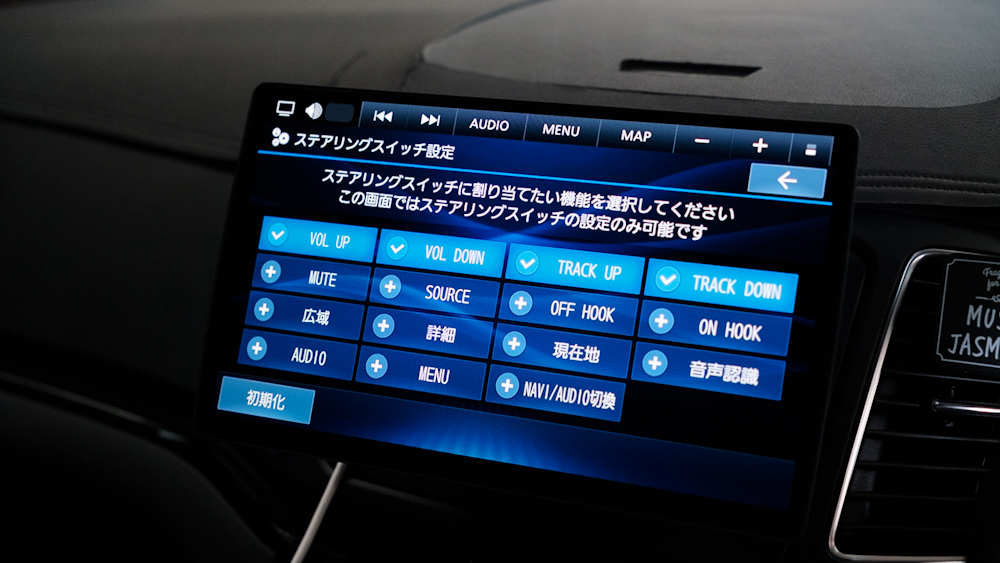

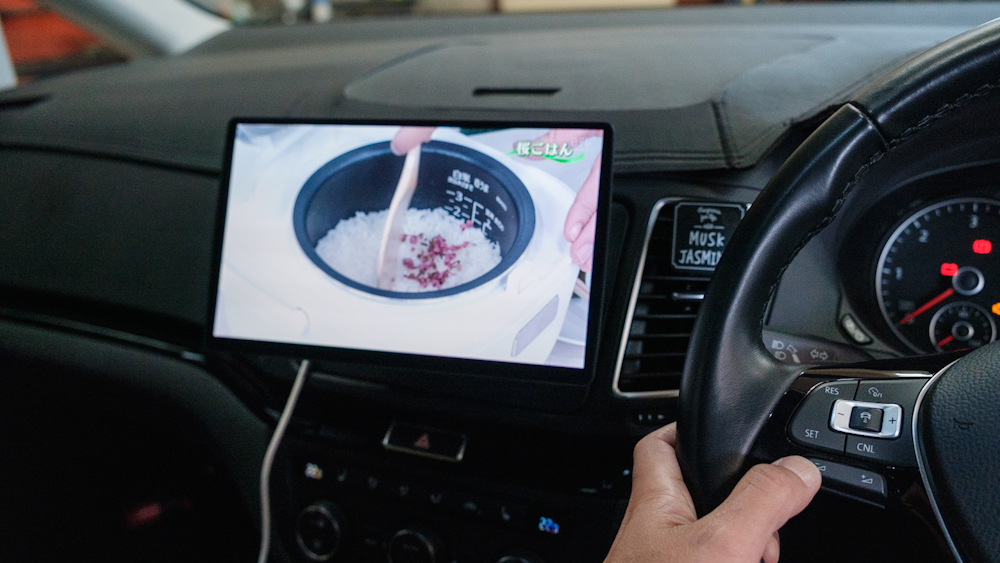

ステアリングスイッチも無事に機能してます。

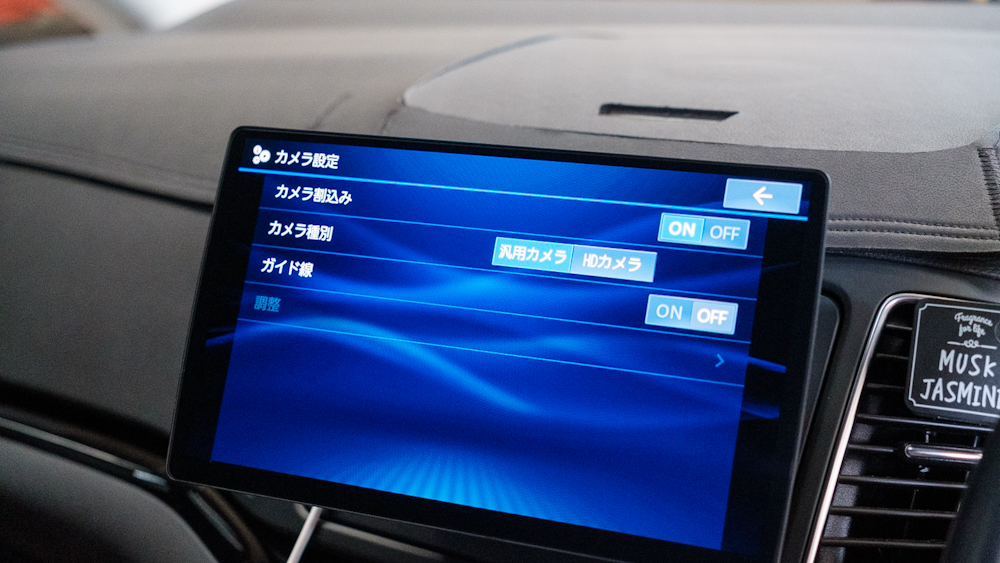

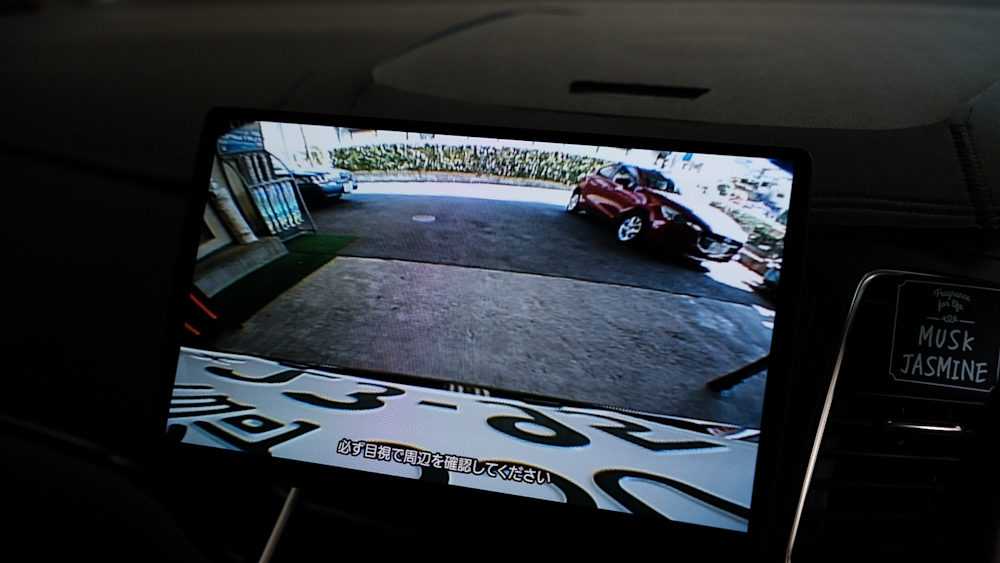

純正バックカメラ接続もOK。

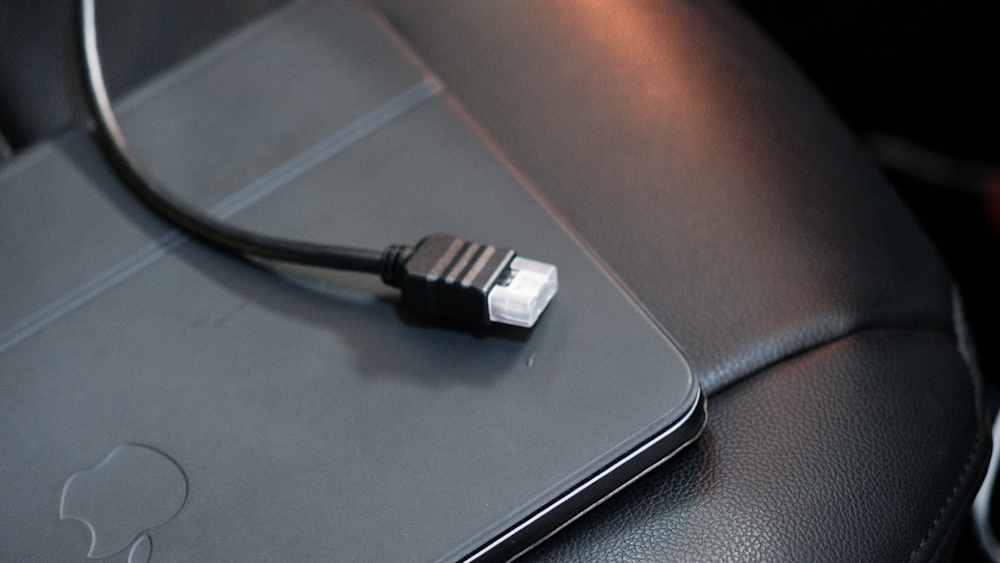

HDMI接続を持ってるのも社外品の強み。

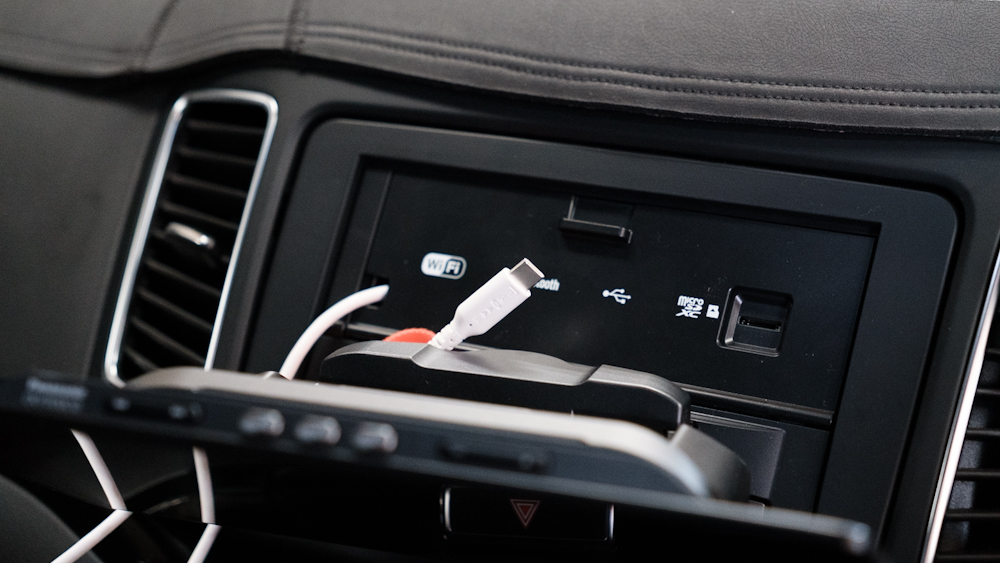

USB接続はモニター裏にございます。

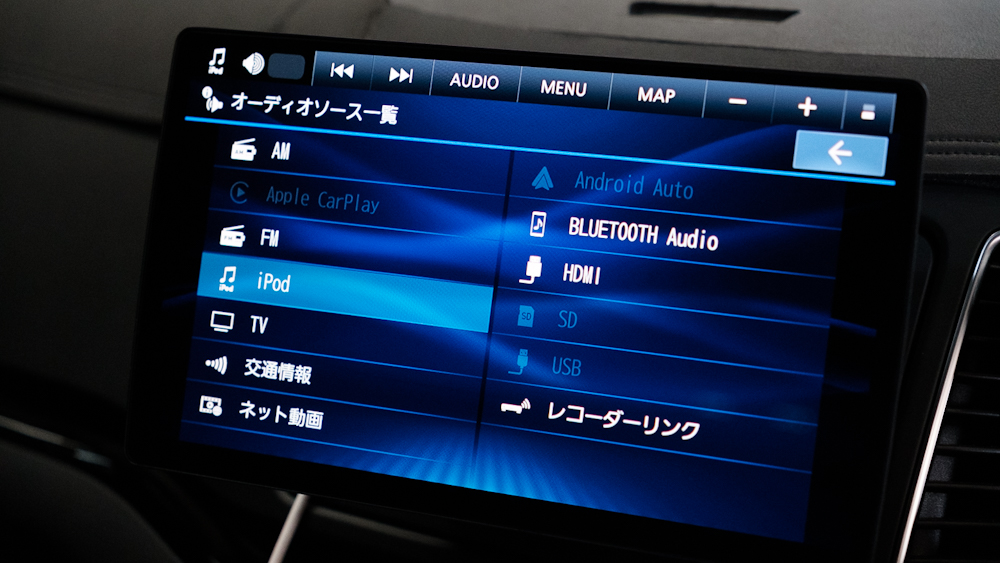

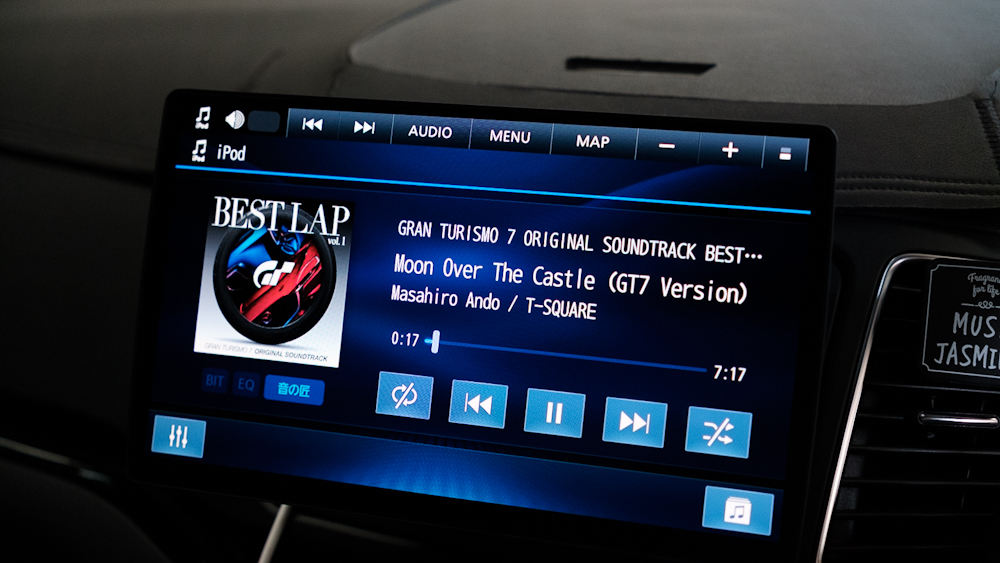

各オーディオも正常に機能してます。

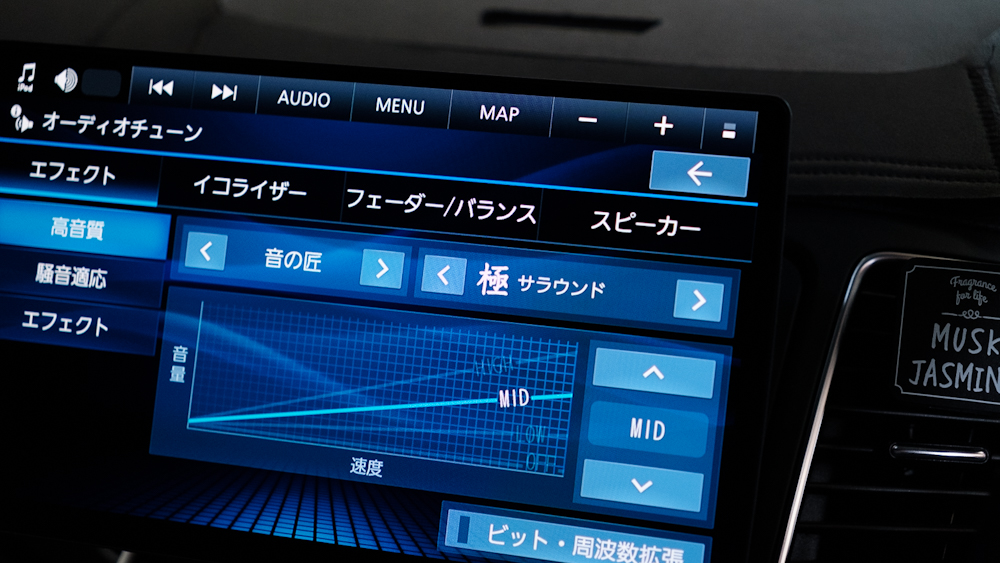

そういえば「音の匠」ってのがセールスポイントでありました♪
こういった専門性の高いものを、ユーザーのわかりやすい形で提供してくれるのって、とても親切だと思うのです。
よくわからない造語まで作って深化させてしまうのは、日本の良いところでもあり悪いところでもあると。
ジョブズがiPhoneをヒットさせた理由が、ここにもあると思うのです。
ただし「音の匠」については、そこまでの影響力はなかった（汗

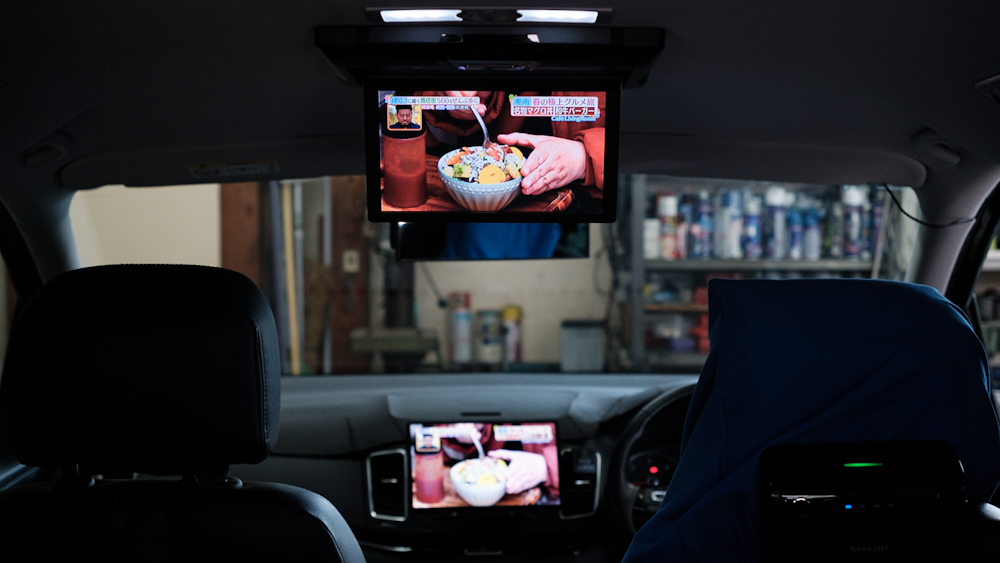

後席モニターも無事に映りましたので完了でございます。
