本日も当ブログをご覧頂きましてありがとうございます。
どうもテツヤです。

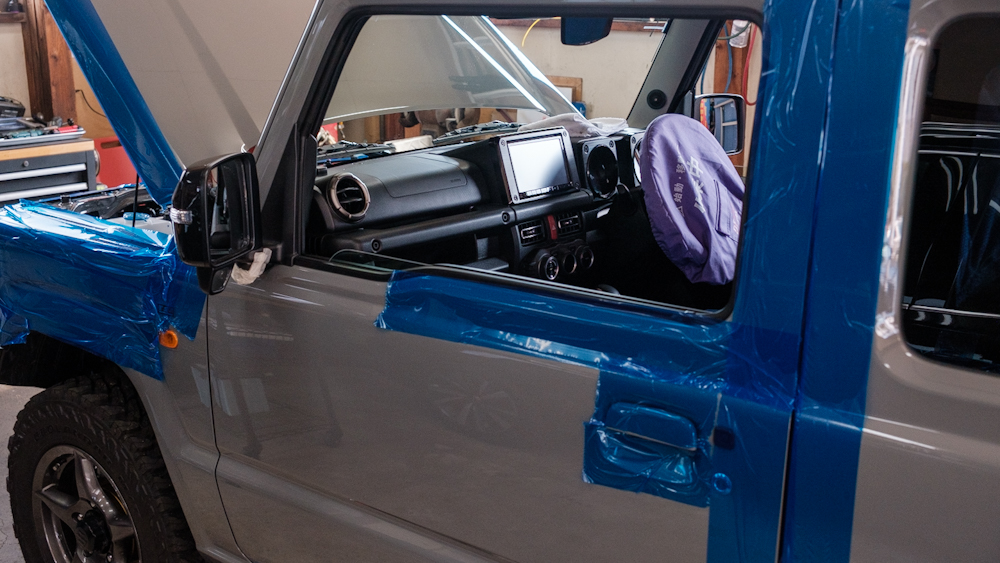

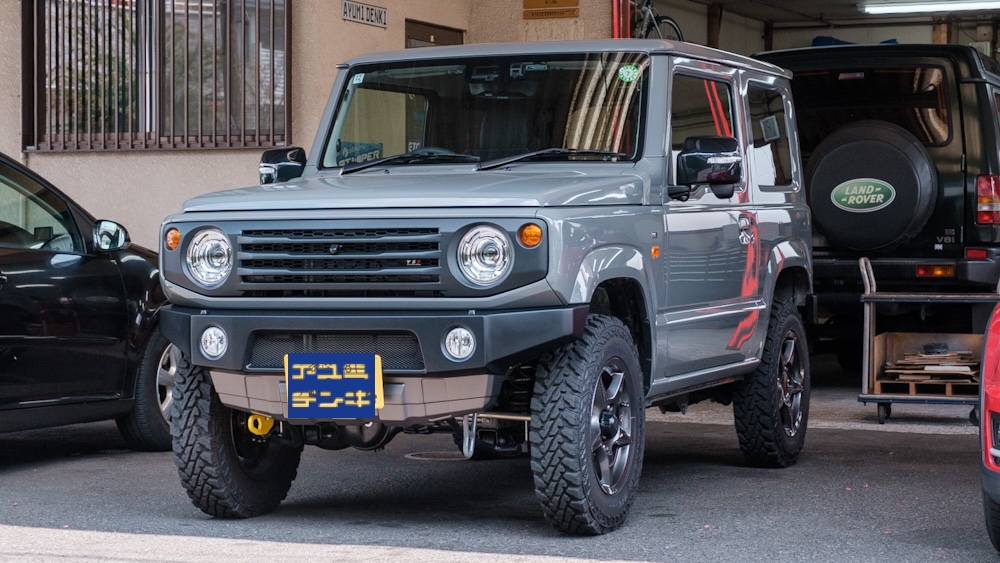

本日の作業紹介は、都内からお越しの「スズキ ジムニー（JB64W）」でございます。

前回の更新から、ずいぶんと時間が経ってしましましたが。
やっと順番が回ってきましたので、最終回でのご紹介を。

前回は「レーダー探知機取付とサイドカメラの仕込み」でしたので。
今回は仕込んだサイドカメラの接続と、同時に使用するフロントカメラの取付。
そして2つのカメラを映し出すモニターの設置と、映像をコントロールする部品の取付となります。

使用する製品は、主にデータシステム製。
車両ごとの専用設計品以外に、汎用製品も充実してるメーカーですね。
一応は日本メーカーなので面倒見も良いのも魅力です。
（某隣国製品販売だけの格安ネット代理店には辟易してますんで…ほんと頼もしい）

前回のご入庫から大きく時間は空いていないので。
思い出しながらの作業も苦労は少なくありがたしであります♪

「作業は遠くから」が基本なので、フロントカメラからやっつけていきます。
カメラの設置位置は、あれこれ思考しましたが。
「高い位置から広く遠く」が使いやすいカメラだと思いますんで。

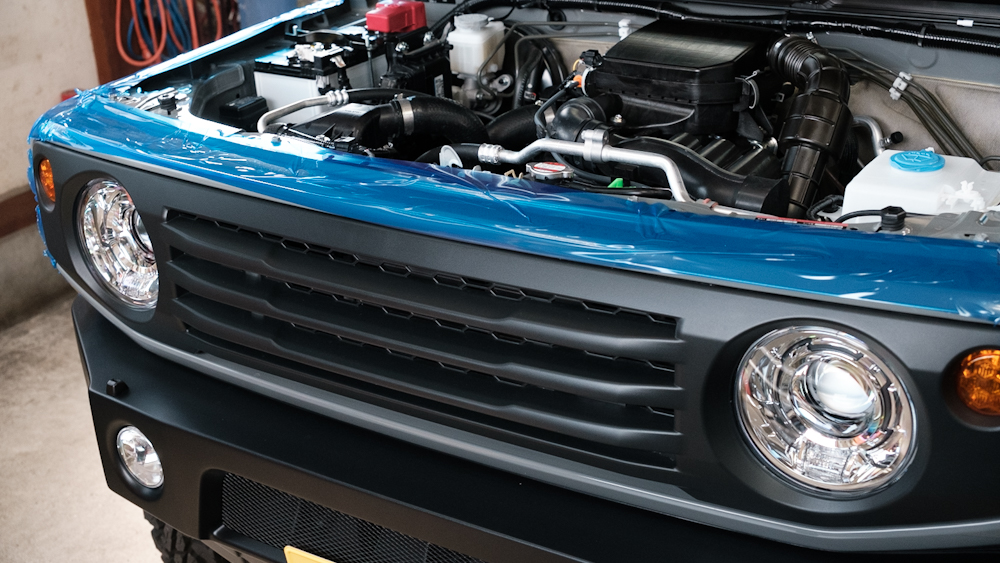

カメラ位置はフロントグリルに決定させていただきました。

今回作業していて感じましたが。
フロントカメラでの使用を想定している場合、カメラ側でコネクタがあった方が良いですね。

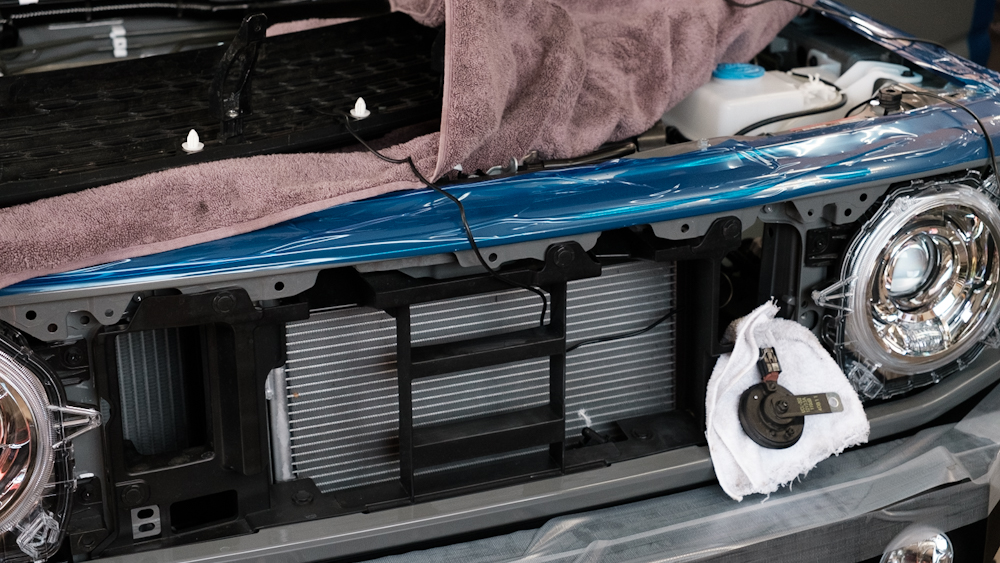

TVモニター側（車内側）に接続コネクタを設定すると。
上記画像の様に、フロントグリルを完全に取り外すのが面倒になります。
グリルの隙間からカメラが抜ければ問題ありませんが、抜けない場合はカメラコードの切断が必要になっちゃいます。
この辺り、アップデート時に改変されるとよろしいかと思いますよデータシステム様♪

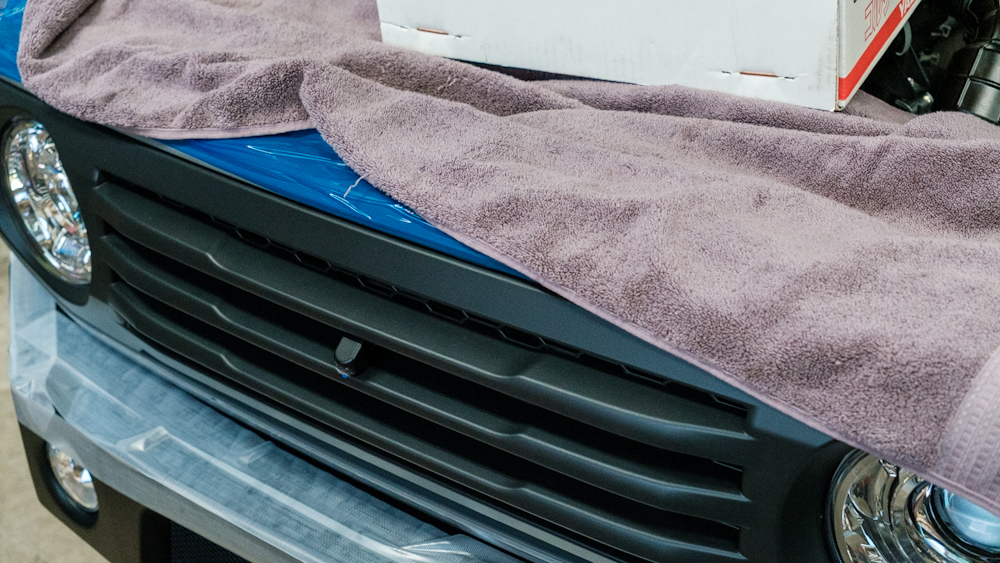

カメラはグリル2段目に設置。
1番上につけると、グリル自体が死角を作ってしまうのが理由です。

サイドカメラの仕込みは前回終わらせているので。

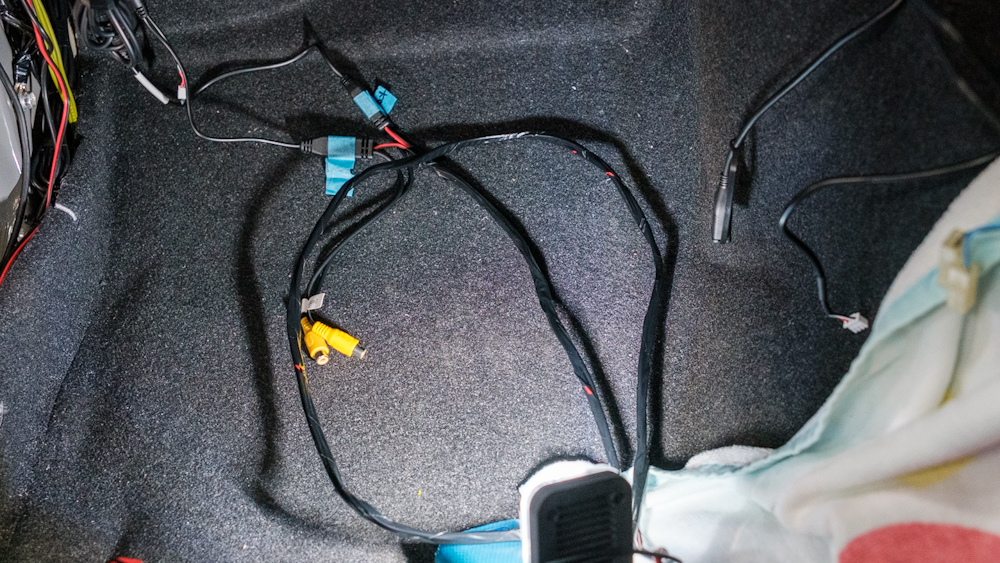

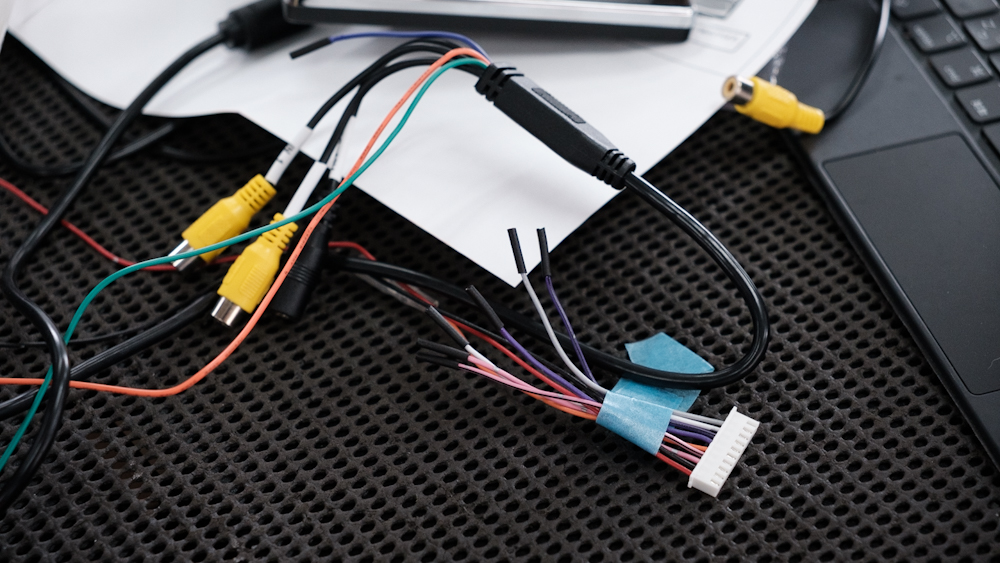

スイッチやモニター類の配線を作ります。
カメラ配線も入れると、それなりの配線量になるので、事前準備は大切です。

フロントカメラの映像切替スイッチを仮設置。
あとでテストが終わってから、本設置いたします。

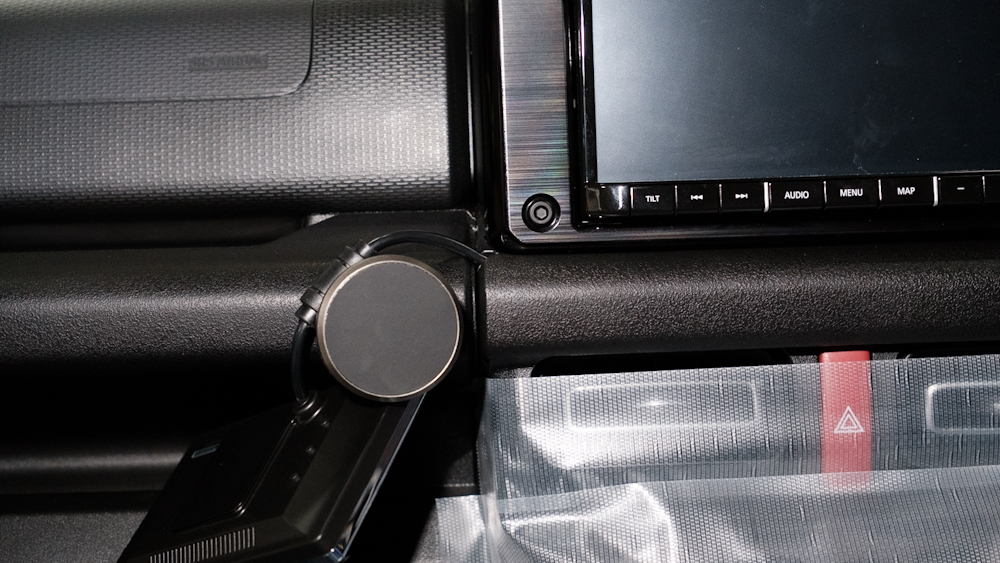

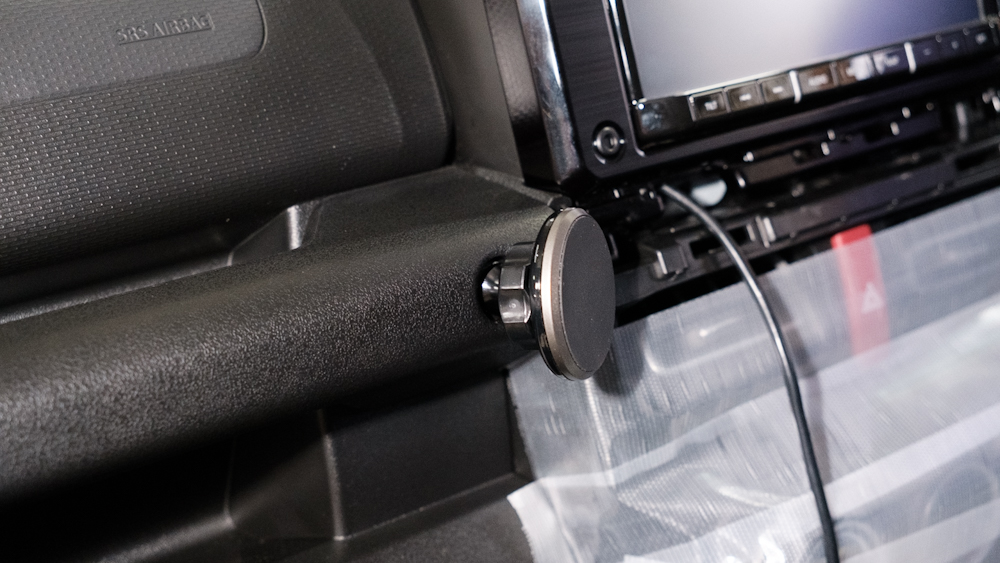

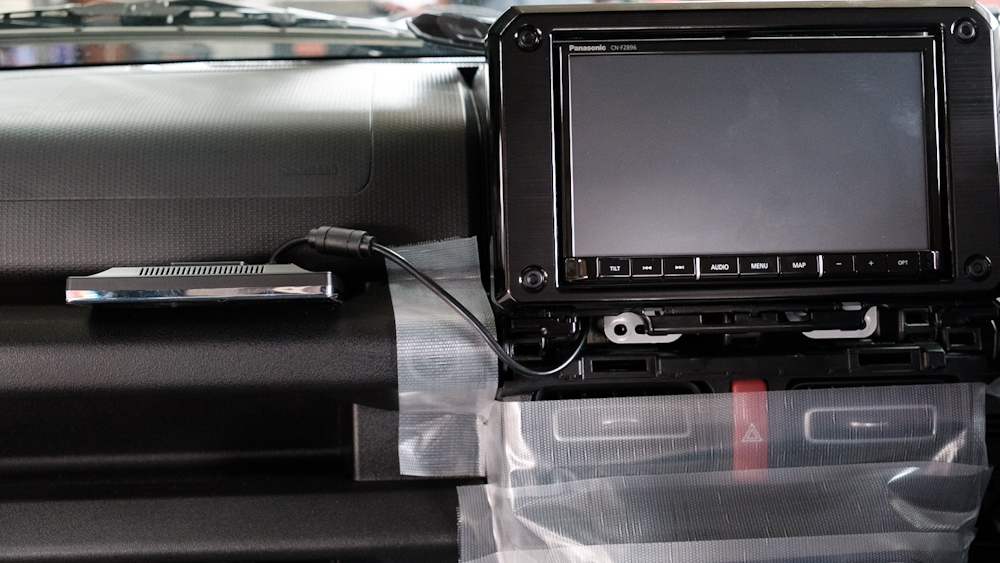

続いてはモニターの設置。
設置場所はお客様のご指定、その為のステイもご用意いただきました♪

無事に設置完了。
いやはや、便利な部品があるもんですねぇ。
専用品を作ってくれる方に感謝ですよ♪

そして完成。

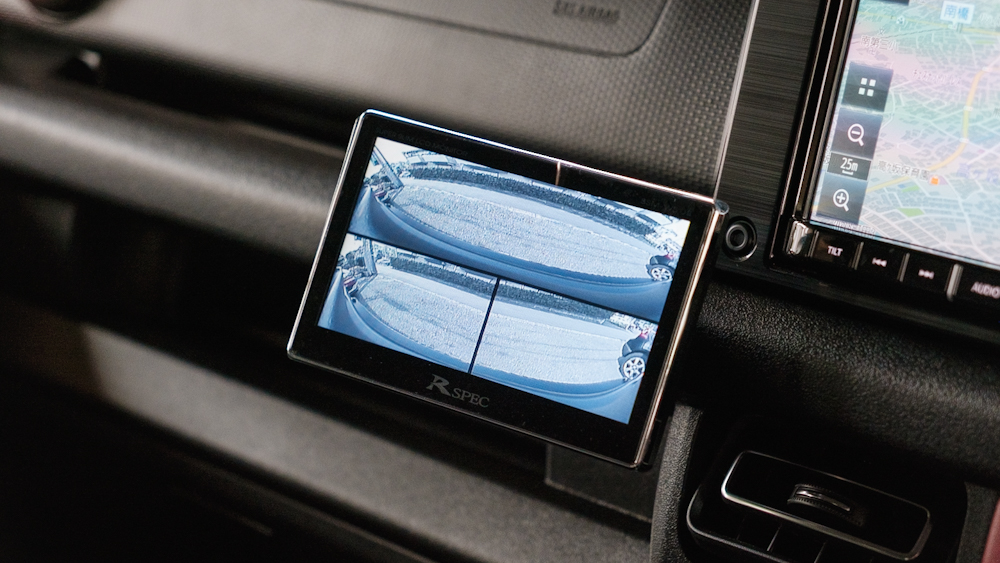

先ずはフロントカメラ。

フロントカメラは映像切替（視点変更）できるので。
そのコントロールをビルトインスイッチが担当。

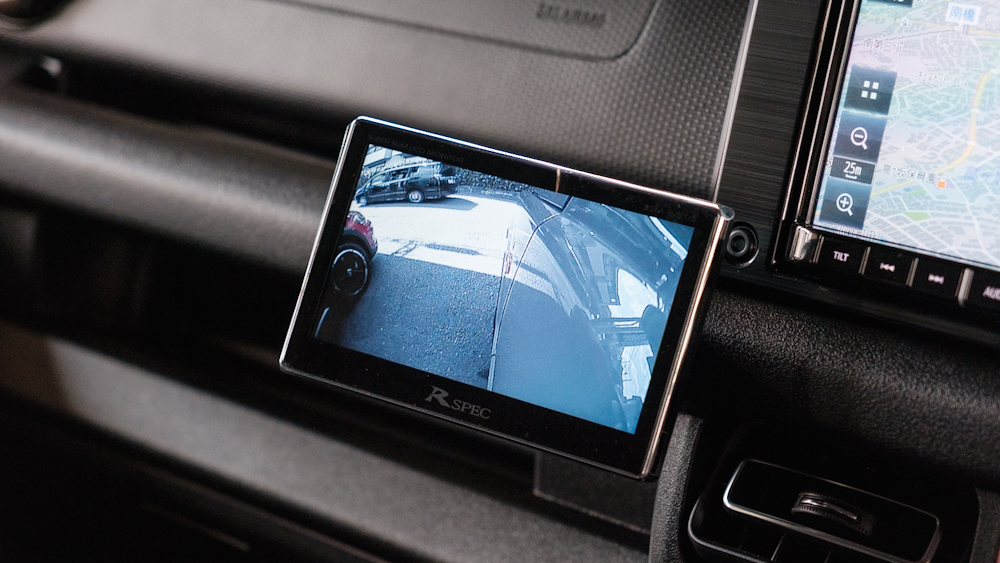

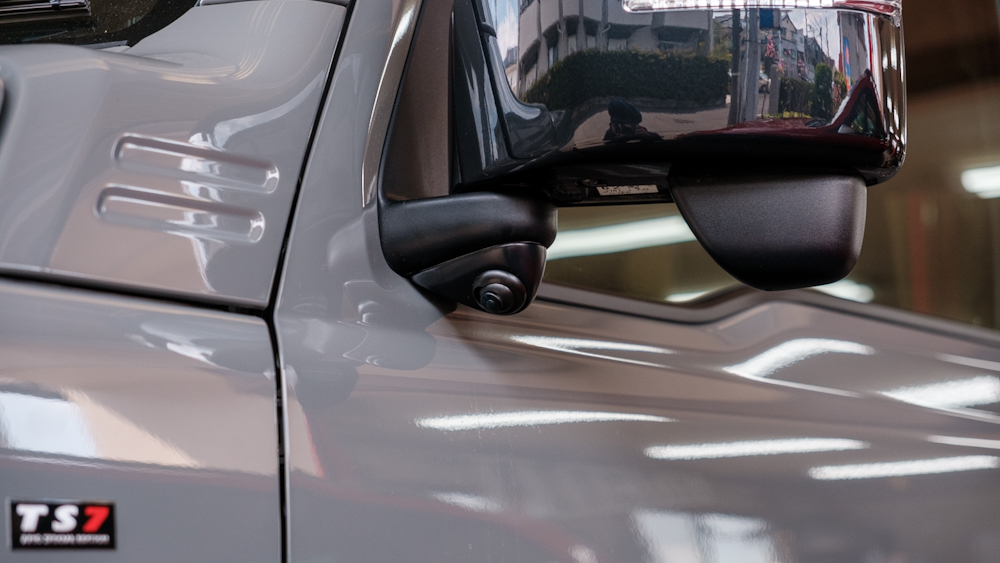

そしてサイドカメラ。

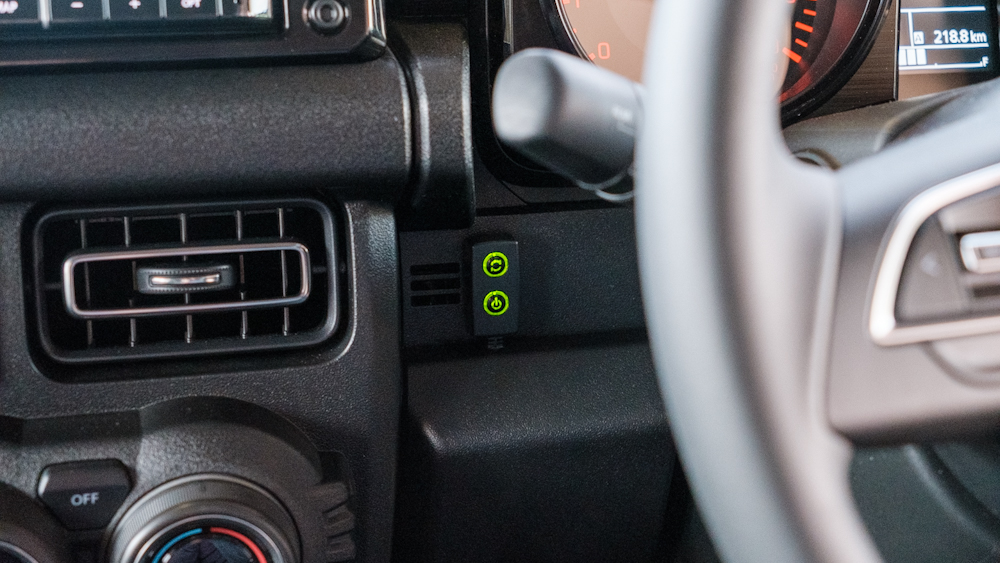

サイドカメラとフロントカメラの映像切替は、後付けスイッチが担当。
1つのモニターで2つのカメラ映像をコントロールするので、スイッチは2つになりますが。
現時点では、この選択肢が最もシンプルなのでありました。
元々はナビモニターを使用して、コントロールもナビ側に任せたかったのですが。
その為の機能を持っていなかったので、後付け部品での対応となりました。
