本日の作業紹介は、都内からお越しの「マツダ NDロードスターRF」で御座います。

今回のご依頼は、2ピースセパレート型レーダー探知機と、前後2カメラドライブレコーダーの取付。
双方ともにユピテル製品でございます。
レーダーとドラレコは、作業工程の重なる部分がありますので。
同時に作業することで、工賃を減らせる場合がございます。
従って、この2つを取付る予定がある場合は、同時に行った方が得になる可能性が高いのですね♪

レーダーもドラレコも、取付位置は事前に入念な相談をいたしまして。
レーダーモニターはD席側のエアコン吹出し口。

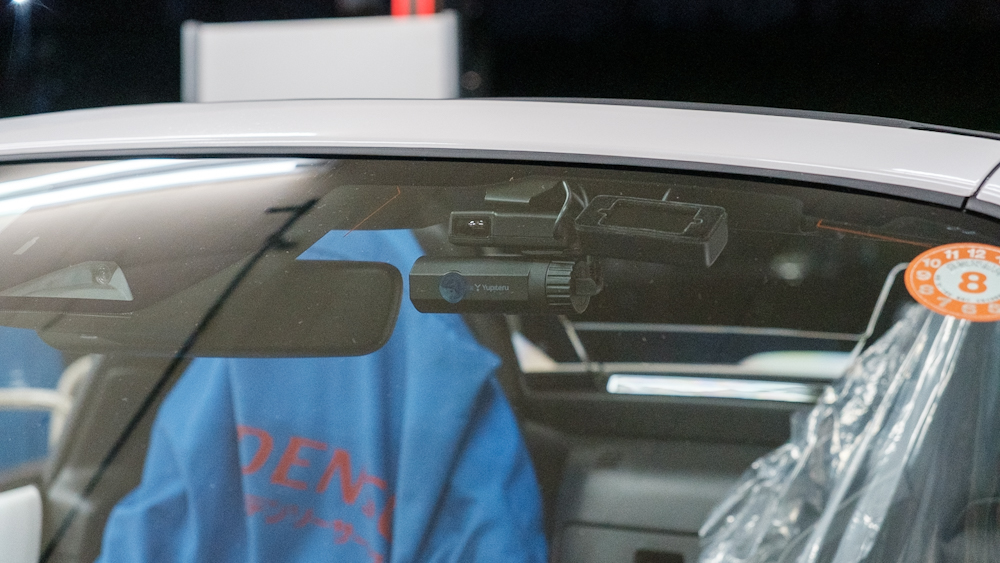

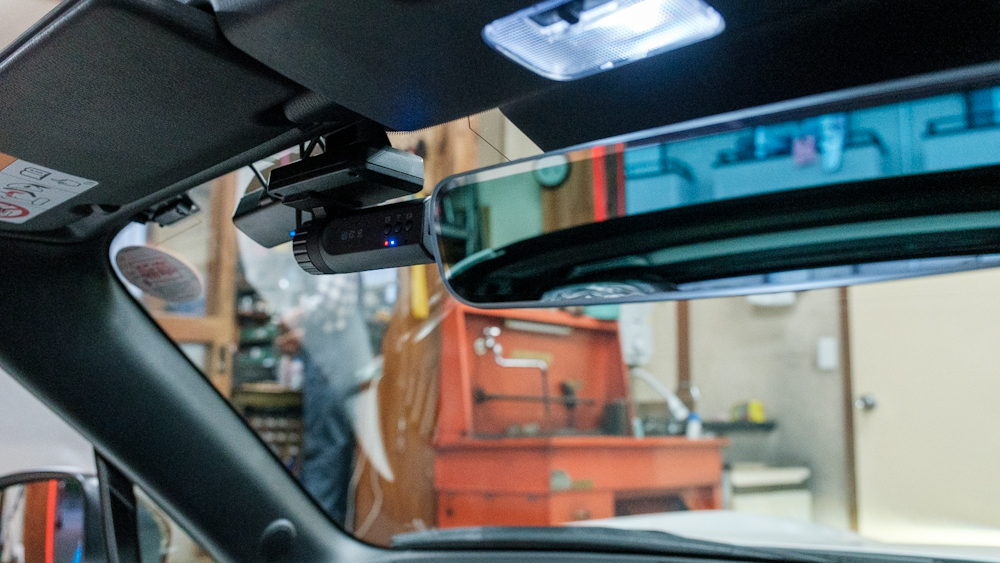

ドラレコのフロントカメラは、レーダーのアンテナと2段重ねでP席側のフロントガラスに。

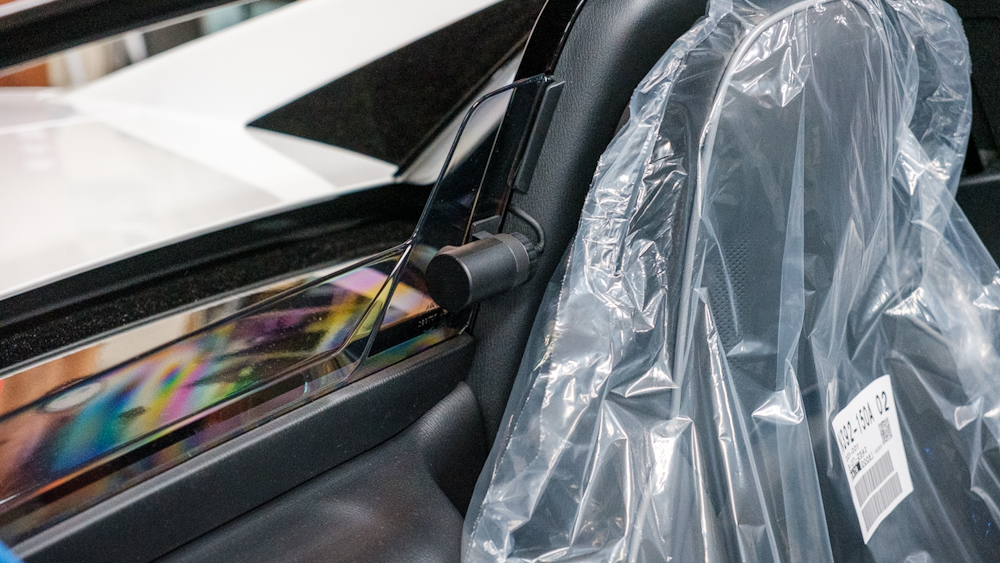

リアカメラはヘッドレスト裏に設置となりました。

「作業は遠くから」の基本に従い、リアカメラから取り付けていきます。

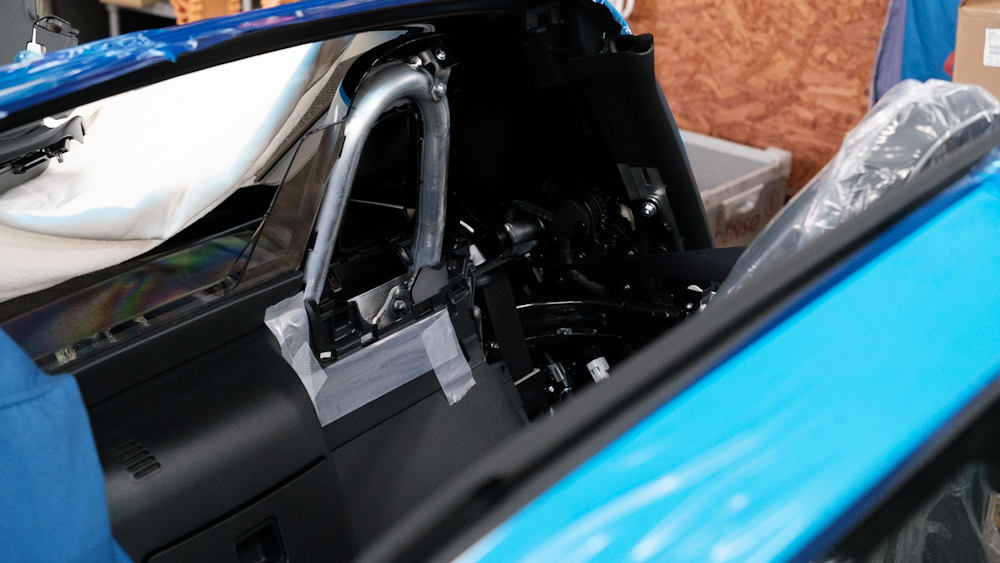

おおよその配線位置を決めたら。

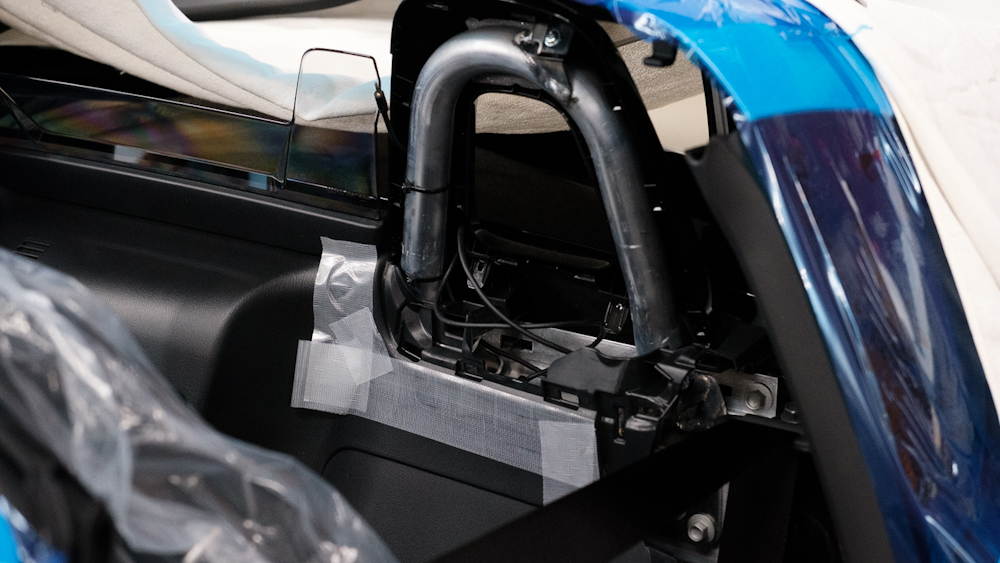

外に出すための切り込みを作ります。
配線の逃げが確保できない場合には、必要な加工ですね。

完成前テストを行うまでは、カメラの固定はしません。

しかし配線の設置は続きますので、車両の前側まで持ってきます。

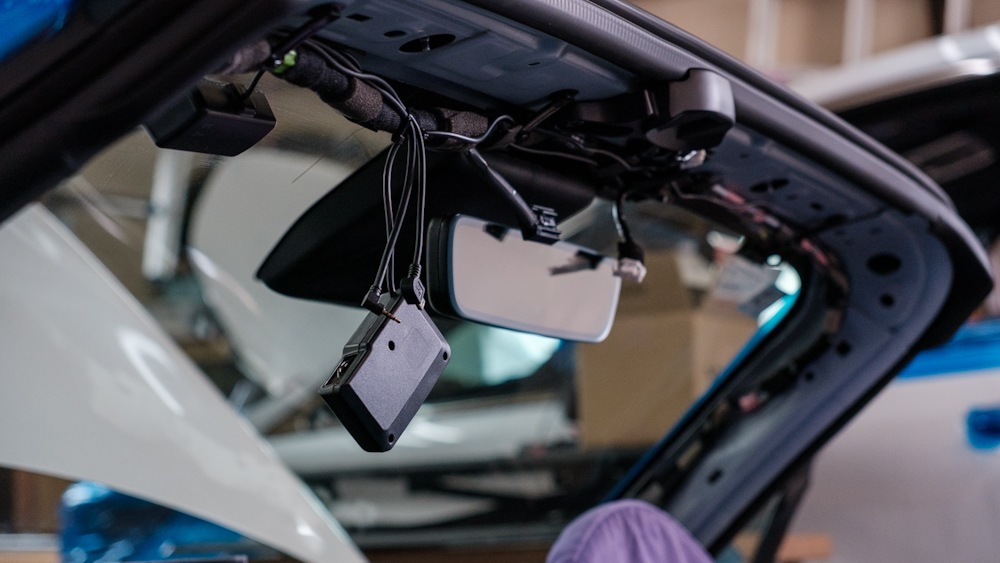

カメラコードは長いので、この辺りで処理ましょうか。

ピラーカバー等を取り外して、配線の取り回し。

フロントカメラ設置場所までカメラコードを設置したら。
レーダーのアンテナ配線を、運転席側に取り回していきます。

アンテナコードの終着点である、モニターの設置に移ります。

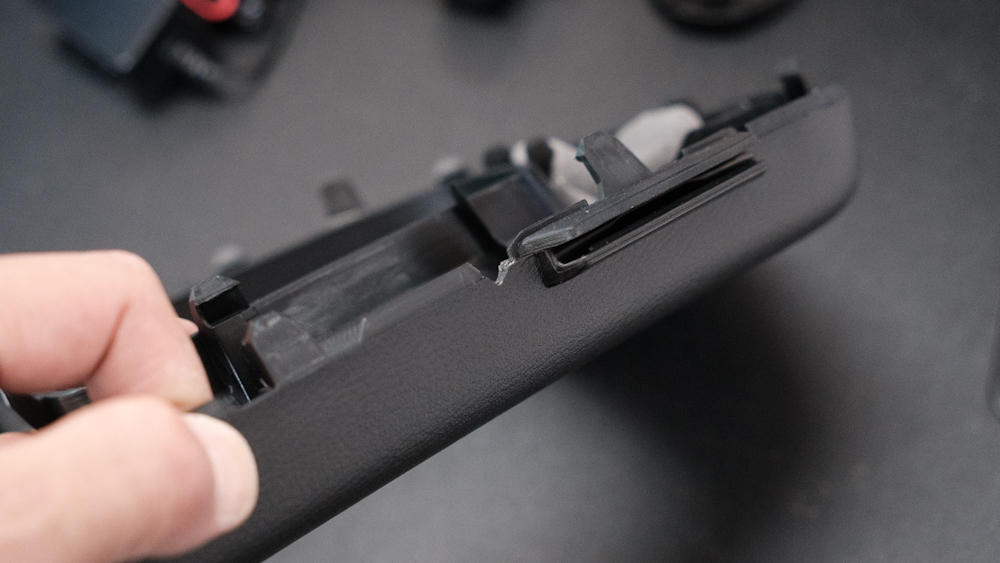

これはメーターフードを分解して加工。

専用のモニターステイを設置したら、固定はせずに配線処理へ。

モニターコードとアンテナコードをまとめましょう。

そして完成です。

できればドラレコのフロントカメラか、レーダーのアンテナのどちらかは。
運転席側に設置した方が、見栄えは良いかも？とも思いましたが。

運転席側のフロントガラスには、何も設置したくない。
との事でしたので、助手席側だけで処理します。
先着していた何かの部品がありますので、スペースの問題もあって2段重ねとなっています。

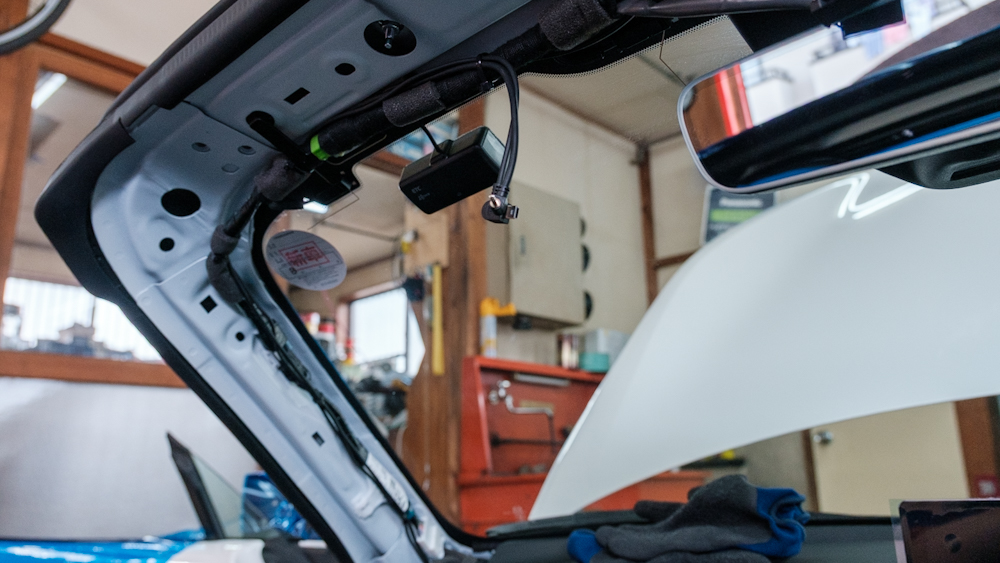

リアカメラも固定して、この位置です。

レーダーのモニターは吹出し口上に設置となりました。
